プログラム名 共通機能 Ver. Ver.4 ID Q100530 更新日 2017/12/22

Q:Jw_cadデータの変換時にペンの色や太さを設定できるかどうかを教えてください。

A:変換時にZEROのペンNoごとにJw_cadの色Noを指定できます。変換パターンを保存することはできないため、変換時にその都度変更してください。

操作方法

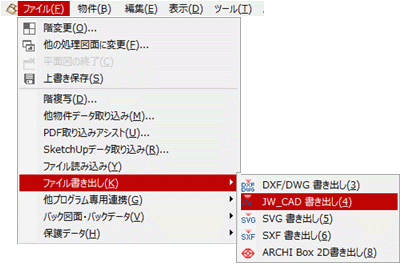

  1. 「ファイル」メニューから「ファイル書き出し」の「JW_CAD書き出し」を選びます。

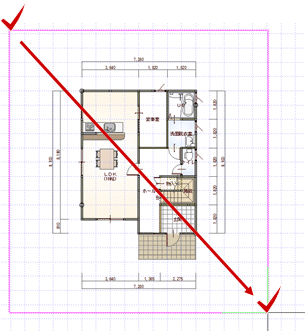

  2. 変換する範囲を指定します。

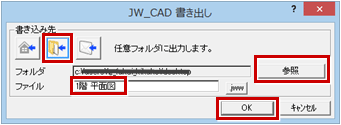

  3. 「JW_CAD書き出し」ダイアログで書き込み先のフォルダとファイル名を設定して、「OK」をクリックします。

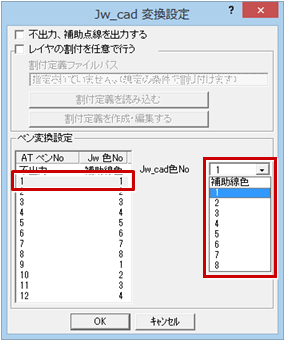

  4. 「ペン変換設定」で、設定したいZERO側のペン番号をクリックして、「Jw_cad色No」からJw_cad側の色番号を設定します。

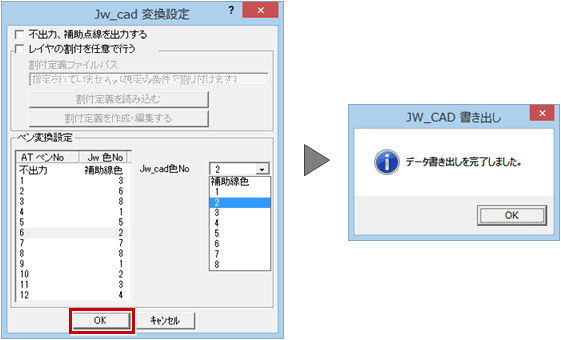

  5. 「OK」をクリックすると、データの書き出しを完了します。
    ※ ここでは設定した「ペン変換設定」の内容をいくつかのパターンにして、ファイルに保存する機能がありません。データ変換をする際には、その都度設定をお願いします。なお、次回「jw_cad 変換設定」ダイアログを開いたとき最初に表示される「ペン変換設定」の内容は、前回設定した値になります。
