プログラム名 共通機能 Ver. Ver.5 ID Q100550 更新日 2018/12/06

Q:図面をJw_cadデータに変換する方法を教えてください。

A:「ファイル」メニューの「ファイル書き出し」の「JW_CAD書き出し」からおこないます。

操作方法

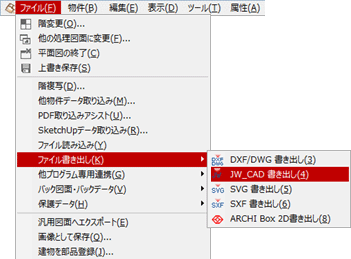

  1. 「ファイル」メニューから「ファイル書き出し」の「JW_CAD書き出し」を選びます。

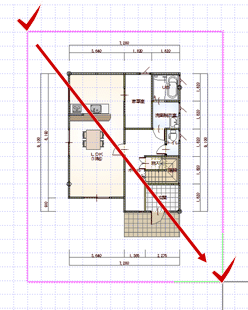

  2. 変換する範囲を指定します。

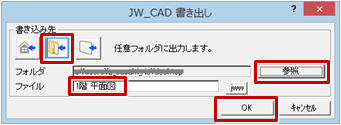

  3. 「JW_CAD書き出し」ダイアログで、書き込み先のフォルダとファイル名を設定して、「OK」をクリックします。

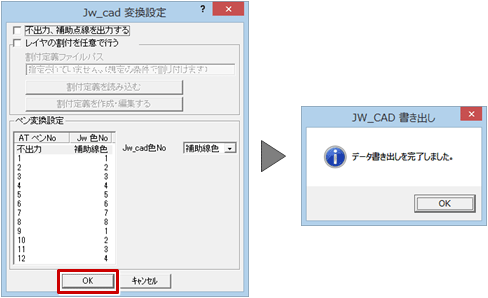

  4. 「Jw_cad変換設定」ダイアログの「OK」をクリックし、書き出しを完了します。
