プログラム名 共通機能 Ver. Ver.3 ID Q100680 更新日 2016/08/29

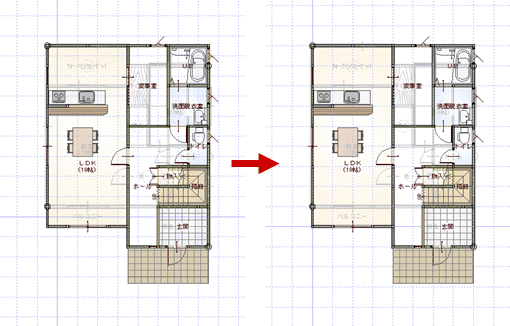

Q:柱芯とグリッドがずれています。柱芯にグリッドを合わせる方法を教えてください。

A:グリッドの設定でマウスを使って、グリッドをずらすことができます。

操作方法

  1. 「設定」メニューから「グリッド」を選びます。

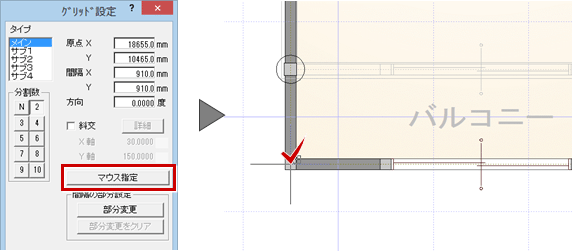

  2. 「グリッド設定」ダイアログの「マウス指定」をクリックして、グリッドを合わせる位置(ここでは柱芯)をクリックします。
    ※ 平面図の場合、柱芯には部屋線の角があるため、この部屋線の角を指定します。
    ※「ピック(中心点)」をONにして、通し柱(円の中心点)を指定することもできます。
  3. グリッドの移動のみなので、再度同じ点をクリックします。

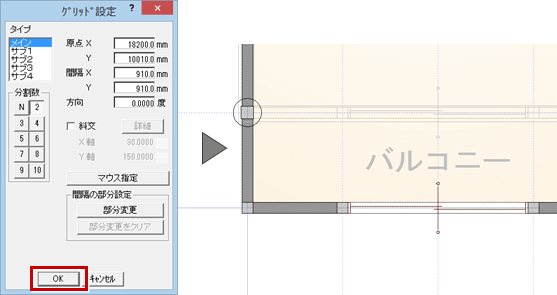

  4. 「グリッド設定」ダイアログの「OK」をクリックします。

メモ

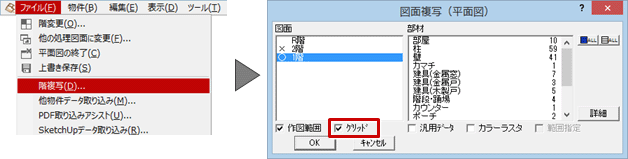

  • 1階平面図で変更したグリッド位置は、「ファイル」メニューの「階複写」を使って、2階平面図にグリッドだけを複写することもできます。
