プログラム名 共通機能 Ver. Ver.3 ID Q100685 更新日 2016/08/26

Q:図面の縮尺の初期値を変更する方法を教えてください。

A:「物件初期設定:CAD関連-初期縮尺」の「縮尺値」を変更します。
※ 次回新規に作成する物件でも有効にしたいときは、物件マスタに書き込みます。

操作方法

  1. 「設定」をクリックします。

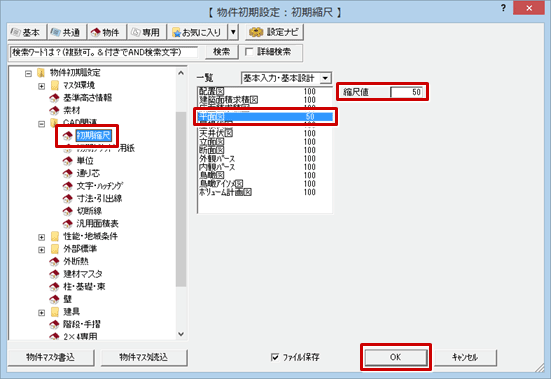

  2. 例えば、平面図の縮尺を変更する場合は、「物件初期設定:CAD関連-初期縮尺」の「一覧」で「平面図」を選び、「縮尺値」を「50」に変更して、「OK」をクリックします。

メモ

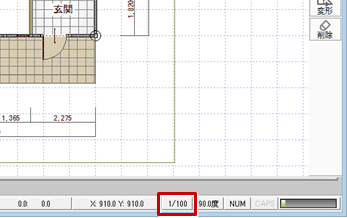

  • 「物件初期設定:CAD関連-初期縮尺」は、新規に開く図面に対して有効です。すでにデータが入力されている図面に対しては変更されません。ウィンドウ右下にある「スケール」で変更してください。
