プログラム名 共通機能 Ver. Ver.3 ID Q100775 更新日 2016/08/26

Q:部材の表示・非表示を登録して、他の物件に反映させる方法を教えてください。

A:「レイヤ表示・検索設定」で表示のON・OFFを設定して「レイヤマップ登録」で「新規登録」し、「レイヤマップ管理」でマスタに登録します。

レイヤマップを登録する

  1. 「レイヤ表示・検索設定」をクリックします。

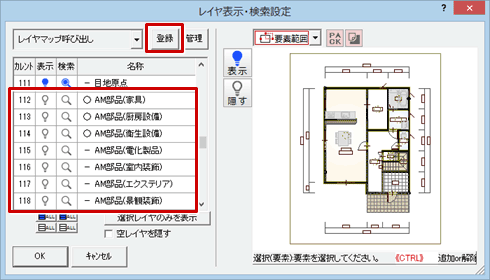

  2. 非表示にする部材を設定し、「登録」をクリックします。

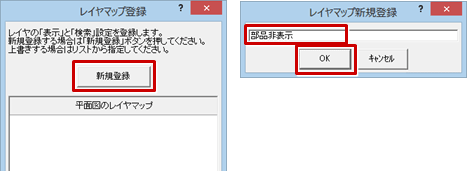

  3. 「新規登録」をクリックし、新規登録するレイヤマップの名称を入力して、「OK」をクリックします。

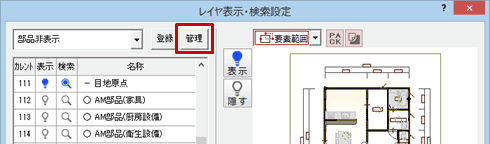

  4. 「管理」をクリックします。

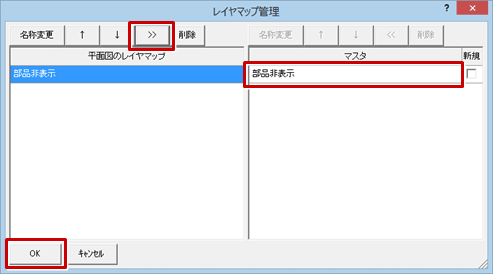

  5. 「>>」をクリックし、マスタに登録して「OK」をクリックします。
  6. 追加したレイヤマップが登録されていることを確認して、「OK」をクリックします。

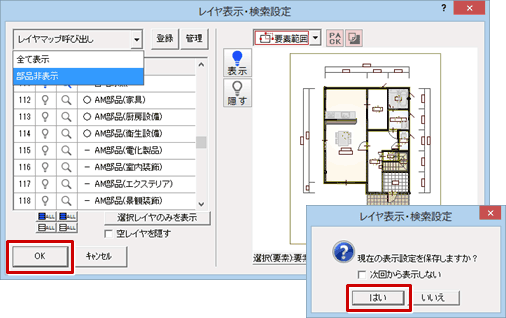

  7. 確認画面で「はい」をクリックします。

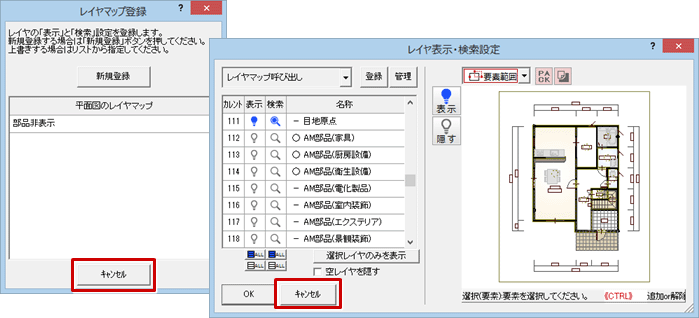

  8. 「キャンセル」をクリックします。

別物件でレイヤマップを適用する

  1. 登録したレイヤマップを反映させたい物件を開きます。

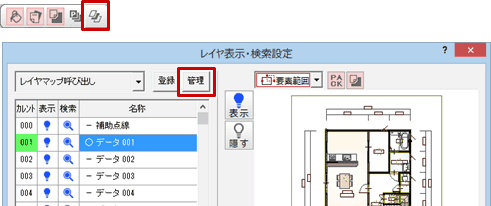

  2. 「レイヤ表示・検索設定」ダイアログを開いて、「管理」をクリックします。

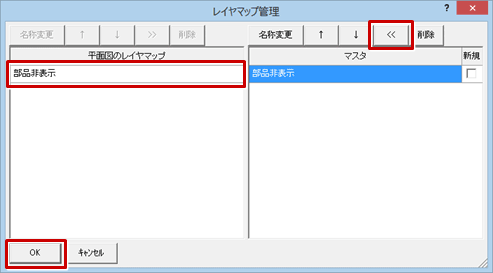

  3. 「<<」をクリックし、レイヤマップを登録して「OK」をクリックします。

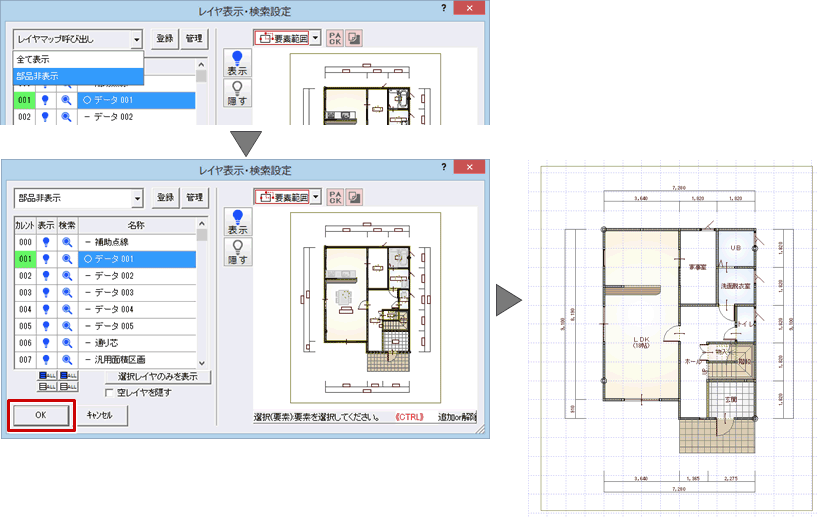

  4. 一覧からレイヤマップを選択し「OK」をクリックすると、図面に反映されます。

メモ

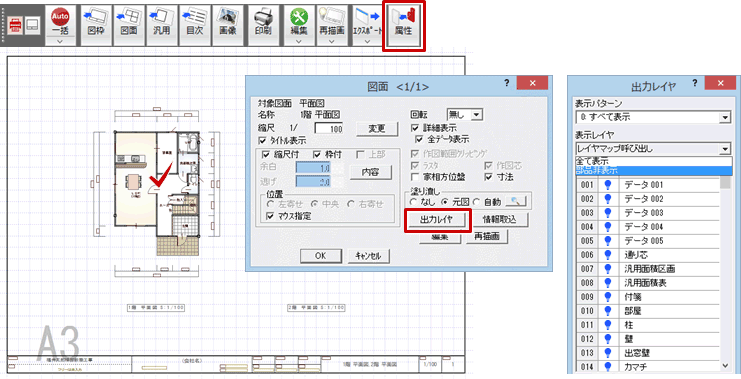

  • 図面印刷の「属性変更」の「出力レイヤ」で「表示レイヤ」を切り替えて、図面に反映させることができます。
