プログラム名 共通機能 Ver. Ver.3 ID Q100960 更新日 2017/01/20

Q:柱を指定した距離の位置に入力する方法を教えてください。

A:「クリック位置からの相対座標入力」を使って柱を入力します。

操作方法

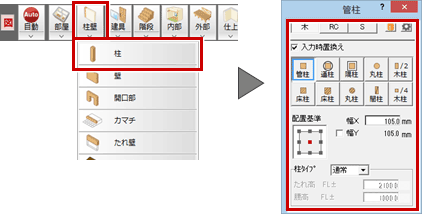

  1. 「柱壁」メニューから「柱」を選び、「柱」ダイアログで入力する柱を設定します。
  2. ツールバーの「クリック位置からの相対座標入力」をクリックします。

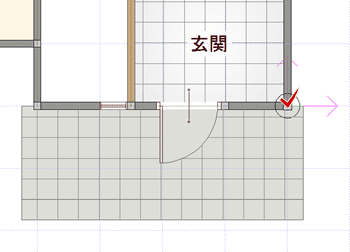

  3. 配置の基準となる位置をクリックします。

  4. 「座標入力」ダイアログの「dx」「dy」に基準となる位置からの距離を入力します。

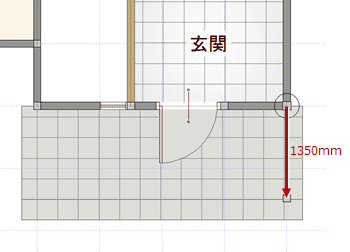

    ここでは、下方向に1350mm離れた位置に入力するため「dy」に「1350」を入力し、「+/-」をクリックします。

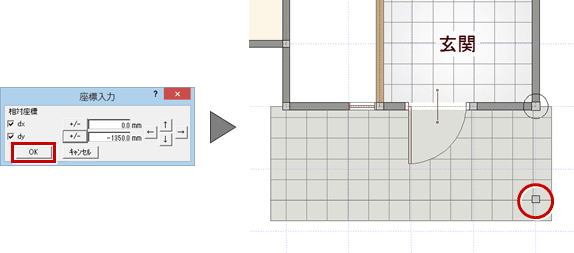

  5. 「dy」が「-1350」になっていることを確認して「OK」をクリックします。

メモ

  • 「座標入力」ダイアログの「←」「↑」「→」「↓」をクリックすると、すぐに矢印の距離の方向に入力されます。
