プログラム名 共通機能 Ver. Ver.3 ID Q100980 更新日 2017/03/08

Q:レイヤマップに登録したレイヤの出力設定を図面印刷で使用する方法を教えてください。

A:図面印刷の「図面属性」ダイアログの「出力レイヤ」で、登録されているレイヤマップを読み込むことができます。

操作方法

  1. 図面印刷を開きます。
  2. 「属性変更」をクリックします。
  3. 登録したレイヤマップを使用する図面をクリックします。

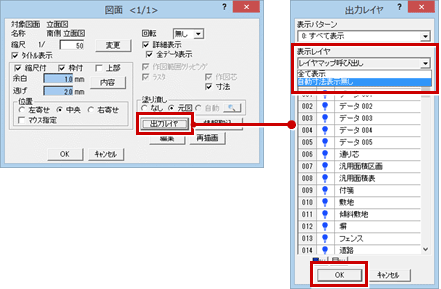

  4. 「図面」ダイアログの「出力レイヤ」をクリックし、「出力レイヤ」ダイアログの「表示レイヤ」をクリックして一覧から使用するレイヤマップを選び、「OK」をクリックします。

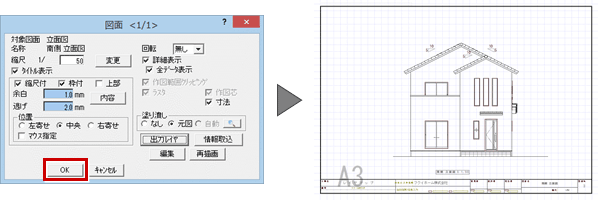

  5. 「図面」ダイアログの「OK」をクリックします。
