プログラム名 共通機能 Ver. Ver.3 ID Q100990 更新日 2016/12/06

Q:バック図面を移動する方法を教えてください。

A:「ファイル」メニューの「バック図面・バックデータ」の「読み込みバックデータ移動」で移動ができます。

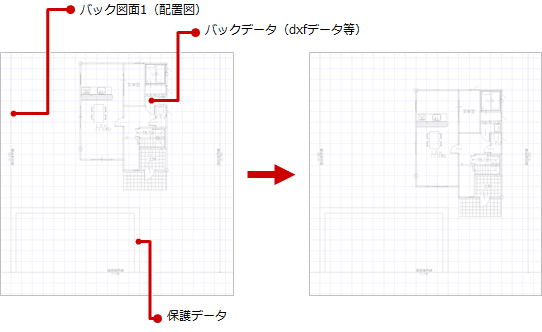

移動できる対象データは、「ファイル」メニューの「ファイル読み込み」でバック図面に読み込んだ Jw_cadファイル(.jww .jwc)、Jw_cad部品ファイル(.jws .jwki)、AutoCADファイル(.dwg .dxf)、SVGファイル(.svg)、SXF形式ファイル(.p21 .sfc)です。
「バック図面表示」でバックに表示されている図面のデータ、「保護データ待避」でバック図面に退避したデータは、移動されません。

操作方法

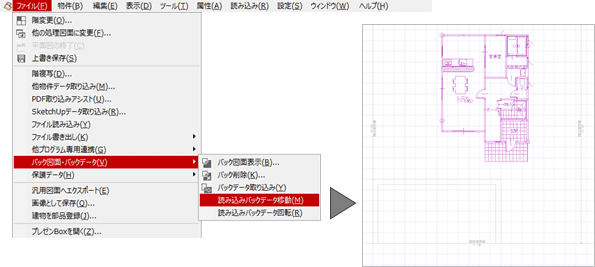

  1. 「ファイル」メニューから「バック図面・バックデータ」の「読み込みバックデータ移動」を選択します。
    バック図面のデータが選択されます。

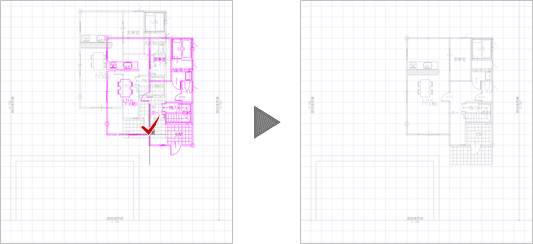

  2. 移動の基準点をクリックします。
  3. 移動先をクリックします。
