プログラム名 共通機能 Ver. Ver.3 ID Q100995 更新日 2016/12/06

Q:バック図面を回転する方法を教えてください。

A:「ファイル」メニューの「バック図面・バックデータ」の「読み込みバックデータ回転」で回転ができます。
回転できる対象データは、「ファイル」メニューの「ファイル読み込み」でバック図面に読み込んだ Jw_cadファイル(.jww .jwc)、Jw_cad部品ファイル(.jws .jwki)、AutoCADファイル(.dwg .dxf)、SVGファイル(.svg)、SXF形式ファイル(.p21 .sfc)です。
「バック図面表示」でバックに表示されている図面のデータ、「保護データ待避」でバック図面に退避したデータは、回転されません。

操作方法

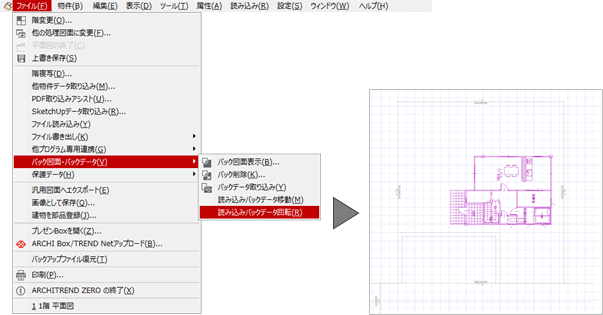

  1. 「ファイル」メニューから「バック図面・バックデータ」の「読み込みバックデータ回転」を選択します。
    バック図面のデータが選択されます。
  2. 回転の中心点と開始角をクリックします。

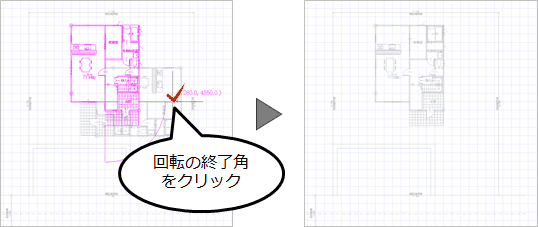

  3. 回転の終了角をクリックします。
