Q:「塗潰し入力」で塗り潰す単色の初期値を設定する方法を教えてください。

A:「共通初期設定:表示色」で、表示レベルごとに塗り潰し色の初期値を設定しておくことができます。

操作方法

  1. ツールバーの「設定」をクリックします。

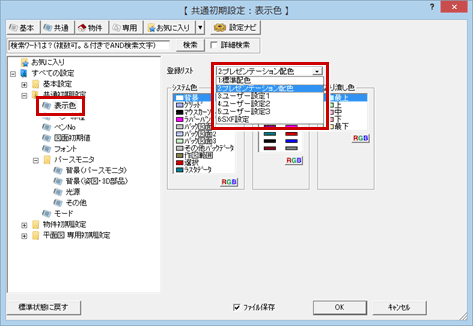

  2. 「共通初期設定:表示色」の「登録リスト」から変更する配色パターンを選びます。

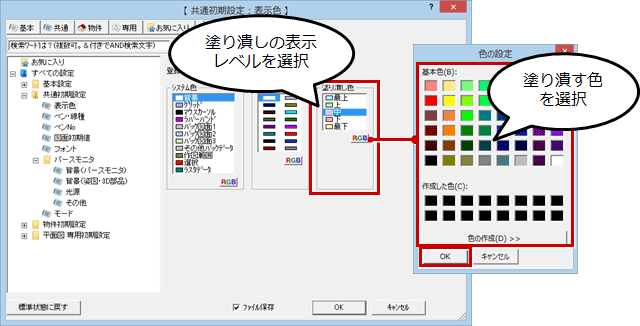

  3. 「塗り潰し色」で、変更する表示レベル(最上/上/中/下/最下)を選び、「RGB」をクリックします。
  4. 「色の設定」ダイアログで色を選び、「OK」をクリックします。

メモ

  • 「登録リスト」には、CAD画面で使用する色やペンNo.の色の配色パターンを最大6つまで登録することができます。それぞれの配色パターンごとに塗り潰し色を登録することができます。
