Q:S/RC構造図の見上図・見下図を切り替える方法を教えてください。

A:物件の「主構造」が「RC」「S」「SRC」に設定されているときに、「物件初期設定:基準高さ情報」の「S/RC」タブで「見上」と「見下」の切り替えをすることができます。

操作方法

  1. ツールバーの「設定」をクリックします。

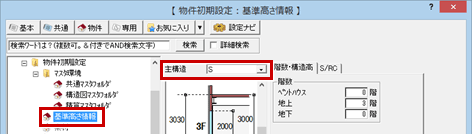

  2. 「物件初期設定:基準高さ情報」で「主構造」が「RC」「S」「SRC」のいずれかに設定されていることを確認します。

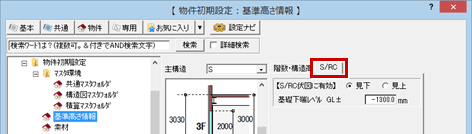

  3. 「S/RC」タブをクリックします。

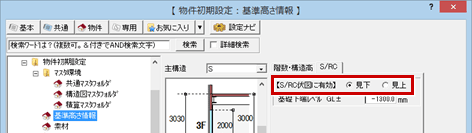

  4. 「見下」「見上」どちらかを選びます。

メモ

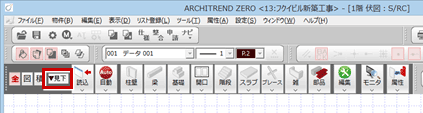

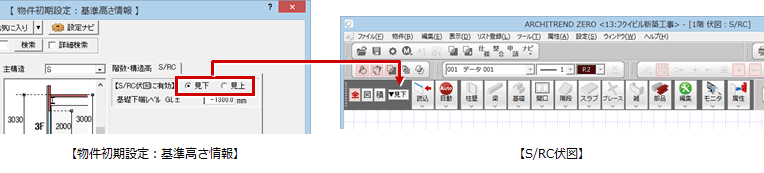

  • 設定した条件は、S/RC伏図の専用ツールバー(「▲見上」/「▼見下」)に表示されます。
