Q：建具形状マスタで作成した建具をArchi Masterに登録する方法を教えてください。

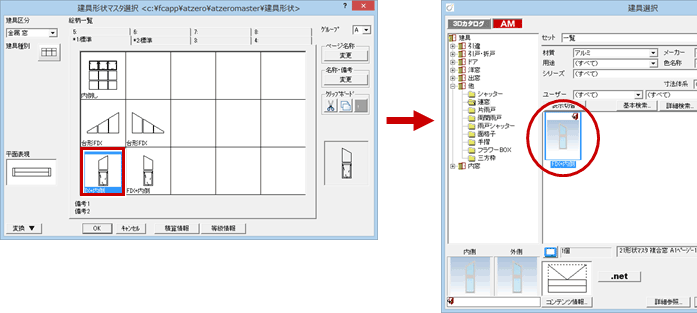

A：「建具形状マスタ選択」ダイアログの「AM化変換」を使って、Archi Masterの建具に変換、登録できます。

操作方法

  1. ツールバーの「建材マスタ起動」メニューから「共通マスタ起動」を選びます。

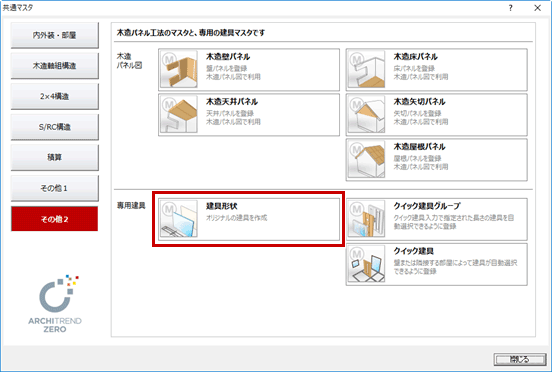

  2. 「その他2」の「建具形状」をクリックします。

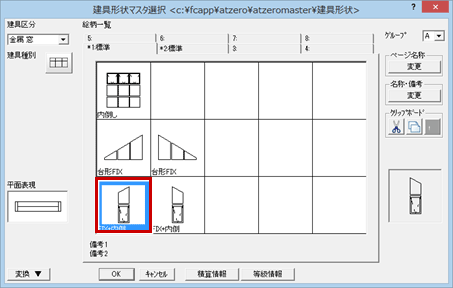

  3. 「建具形状マスタ選択」ダイアログで、Archi Masterに変換する建具を選びます。

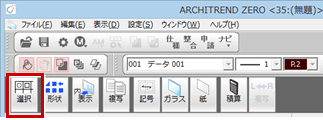

    「建具形状マスタ選択」ダイアログが開かない場合は、建具形状の画面で「選択」をクリックしてください。

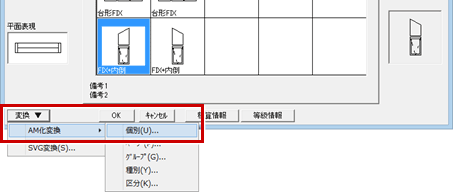

  4. 「変換▼」メニューから「AM化変換」の「個別」を選びます。
  5. 「AM建具化変換設定」ダイアログで、Archi Masterに登録する項目を設定します。
  6. 「エクスポート処理後、AMに登録する」をONにして、「OK」をクリックします。

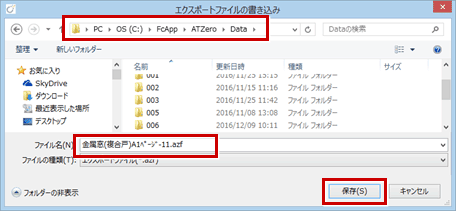

  7. エクスポートするファイル名と書き込み先を設定して、「保存」をクリックします。

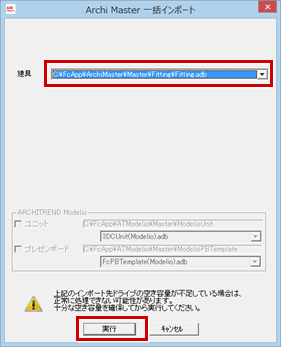

  8. 「Archi Master 一括インポート」ダイアログで登録先のArchi Master 建具マスタのファイルを確認して、「実行」をクリックします。
  9. 「インポートオプション」ダイアログの「OK」をクリックします。
  10. Archi Masterへの登録が終わると確認画面が開き、「OK」をクリックします。

メモ

  • 建具形状マスタから3Dカタログマスタのデータに変換することはできません。
  • 建具形状マスタは、ページ単位、グループ単位でまとめてArchi Masterに変換することもできます。
