プログラム名 共通機能 Ver. Ver.3 ID Q103145 更新日 2016/08/26

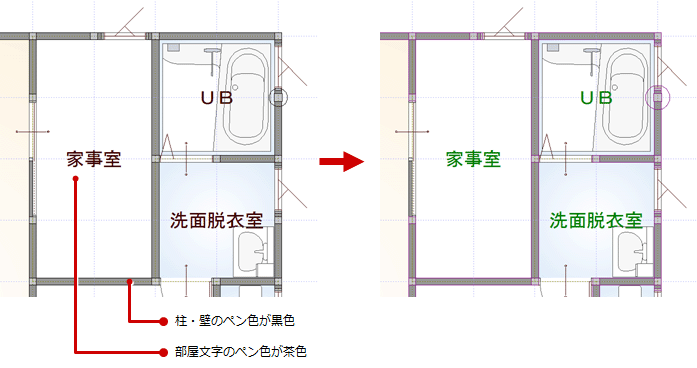

Q:柱・壁、部屋文字を作図するペンNoを変更する方法を教えてください。

A:柱・壁を作図するペンNoを変更するには、「共通初期設定:ペンNo」の「平面」タブにある「構造材断面」のペンNoを変更します。
部屋文字は、「平面」タブにある「文字(部屋 etc)」のペンNoを変更します。

操作方法

  1. 「設定」をクリックします。

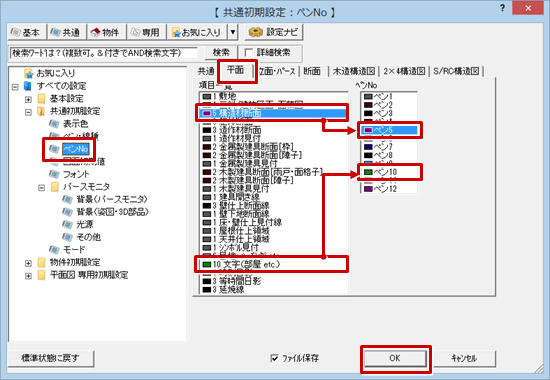

  2. 「共通初期設定:ペンNo」の「平面」タブを開きます。
  3. 柱・壁を作図する色を変更するときは、「構造材断面」のペンNoを変更します。
    部屋文字を作図する色を変更するときは、「文字(部屋 etc)」のペンNoを変更します。

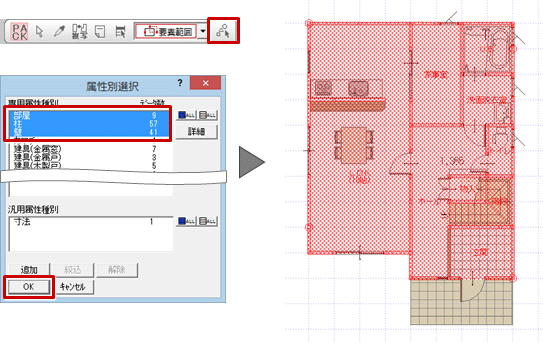

  4. 「属性別選択」で、ペンNoを変更する柱、壁、部屋を選択します。

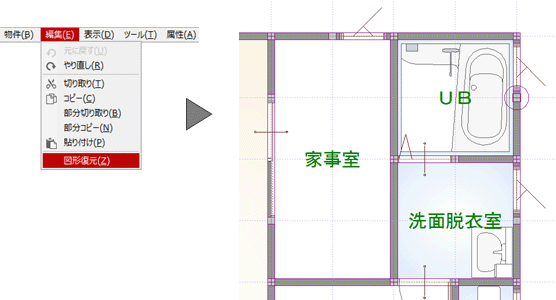

  5. 「編集」メニューから「図形復元」を選びます。
    指定したペンNoの色に変更されます。

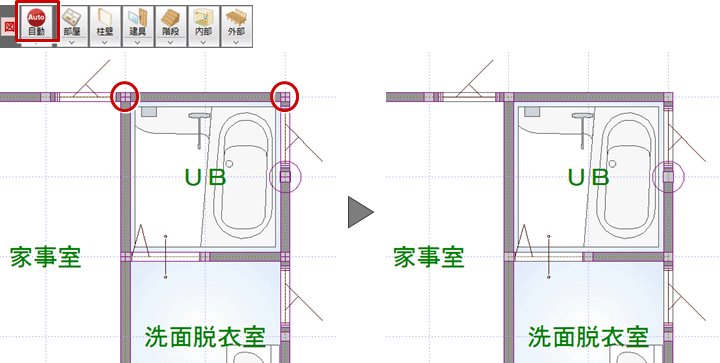

  6. 包絡処理された柱・壁の図形が復元するため、「一括作成」の「図面化」を実行して柱壁の包絡処理を実行します。

メモ

  • 印刷時の線の太さは、ペンNoごとに設定しています。ペンNoを変更することで印刷するときの線の太さが変わります。印刷時のペンNoごとの線の太さを確認してください。

配置済みの柱・壁のペンNoを変更するには

「共通初期設定:ペンNo」のペン色は変更せずに、選択したデータだけのペンNoを変更する方法を解説します。

  1. 「属性別選択」を使って、壁(または柱)だけを選択します。

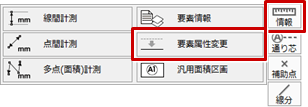

  2. 「情報」メニューから「要素属性変更」を選びます。

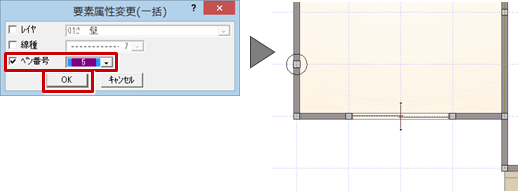

  3. 「要素属性変更(一括)」ダイアログの「ペン番号」をONにし、ペンNoを変更して「OK」をクリックします。
