Q:寸法線の丸めを変更する方法を教えてください。

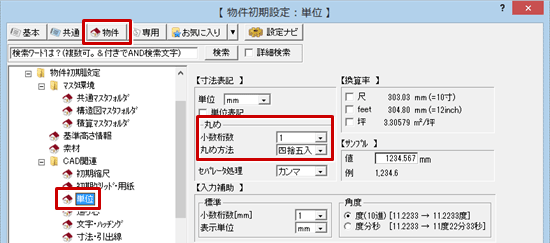

A:「物件初期設定:単位」の【寸法表記】にある「小数桁数」「丸め方法」で設定します。
影響する寸法線

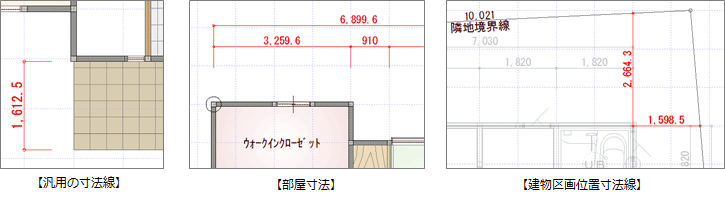

「物件初期設定:単位」の【寸法表記】は、次の寸法線に影響します。
・ 汎用ツールバーの「情報」メニューの「線間計測」「点間計測」で登録される寸法値
・ 汎用ツールバーの「寸法線」メニューのコマンドで入力する寸法値
・ 部屋寸法、屋根寸法(屋根伏図)、建物区画位置寸法(配置図)など図面で作成される寸法値
メモ
- 数値を丸めた結果、「910.0」となる場合は「910」で表記されます。

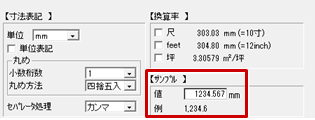

- 実際にどのように表記されるか(桁数、単位表記)を確認したい場合は、【サンプル】の「値」に数値を入力すると、その数値が「例」に表示されます。
