Q:CAD画面に表示される線の色の設定について教えてください。

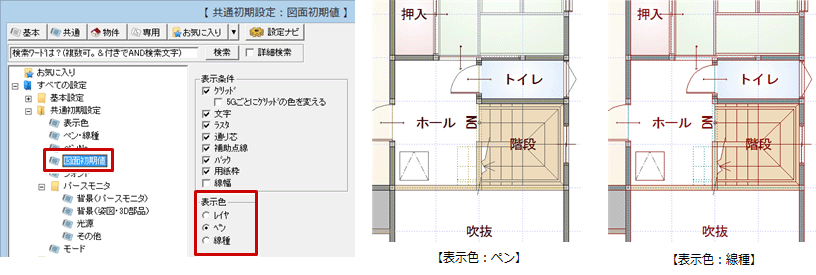

A:「共通初期設定:図面初期値」の「表示色」の「レイヤ」「ペン」「線種」で表示色を切り替えます。
※ 初期値は「ペン」です。
※「表示」メニューの「表示条件」は、図面ごとに表示色を切り替えるときに使用します。

表示色の連動元

レイヤ色、ペン色、線種色の連動元は次のようになっています。

表示色 内容 連動元

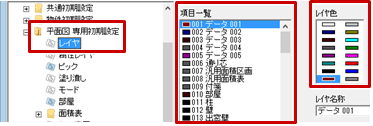

レイヤ レイヤ色で表示 各プログラムの「専用初期設定:レイヤ」でレイヤごとに色を設定

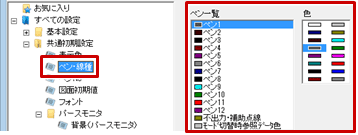

ペン ペンNo色で表示 「共通初期設定:ペン・線種」の「ペン一覧」でペンNoごとに色を設定

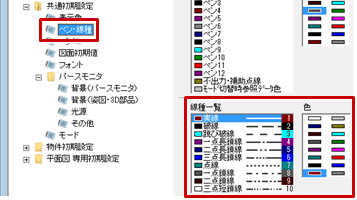

線種 線種色で表示 「共通初期設定:ペン・線種」の「線種一覧」で線種ごとに色を設定
