プログラム名 共通機能 Ver. Ver.3 ID Q103180 更新日 2016/08/26

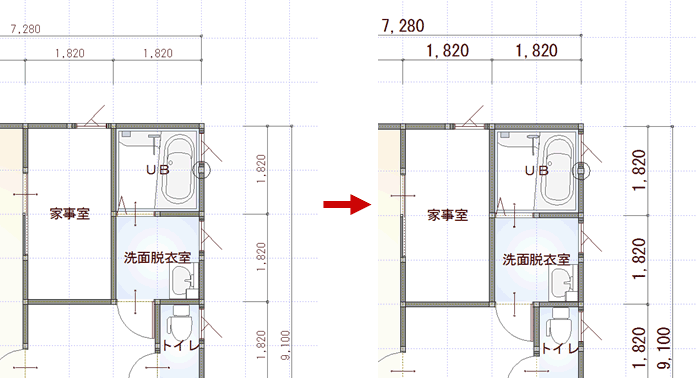

Q:寸法線の文字の大きさを設定する方法を教えてください。

A:部屋寸法、汎用寸法の初期値は、「物件初期設定:寸法・引出線」の「寸法線」にある「文字高」で設定します。
※ 入力されている寸法には反映されません。例えば、部屋寸法に反映するには一括作成などで再作成、または属性変更で文字高を変更する必要があります。

操作方法

  1. 「設定」をクリックします。

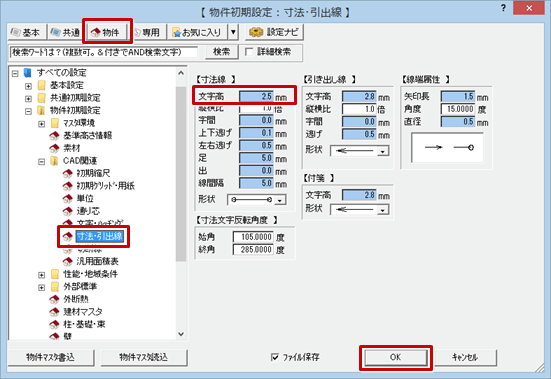

  2. 「物件初期設定:寸法・引出線」の「寸法線」で「文字高」を変更して、「OK」をクリックします。

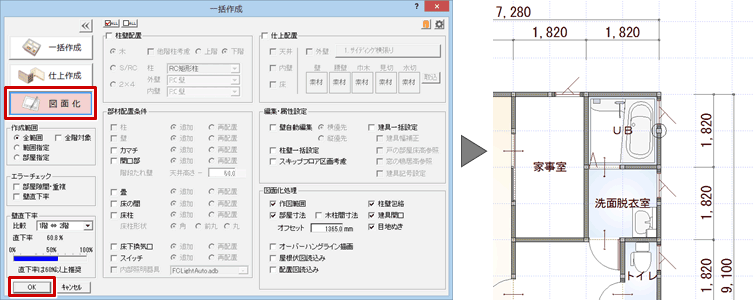

  3. 部屋寸法線を再作成するため、「一括作成」で「図面化」を実行します。

メモ

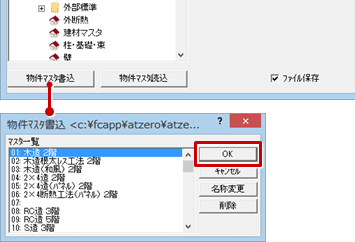

  • この内容を別の物件でも使用する場合は、「物件マスタ書込」で物件マスタに書き込みます。
