プログラム名 共通機能 Ver. Ver.3 ID Q130470 更新日 2017/01/20

Q:作成した図や表を別の図面に持っていく方法を教えてください。

A:作成した図や表を別の図面にコピーするには、「編集」メニューの「コピー」「貼り付け」を使用します。

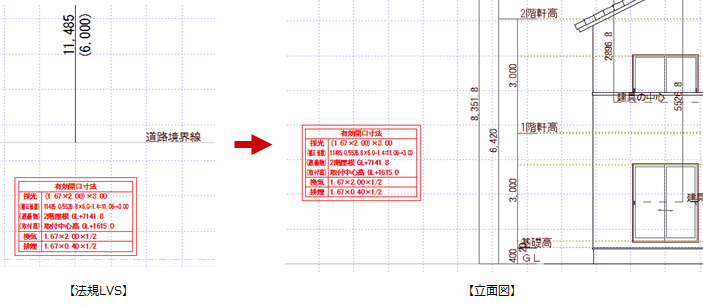

(次図は、法規LVSの有効建具表をコピーして、立面図に貼り付けたものです)

操作方法

ここでは、法規LVSの有効建具表をコピーして、立面図に貼り付ける操作で解説します。

  1. 法規LVSを開きます。
  2. 「編集」メニューから「コピー」を選びます。

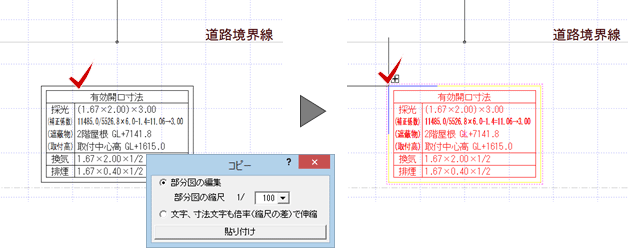

  3. コピーする有効建具表を選択し、コピーの基準点をクリックします。
  4. 立面図を開きます。

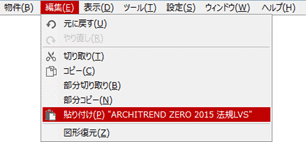

  5. 「編集」メニューから「貼り付け」を選びます。
  6. 「貼り付け」ダイアログで倍率などを設定します。
    ※ 倍率に応じて文字の大きさを変更するときは、「登録時の文字サイズ」をOFFにします。

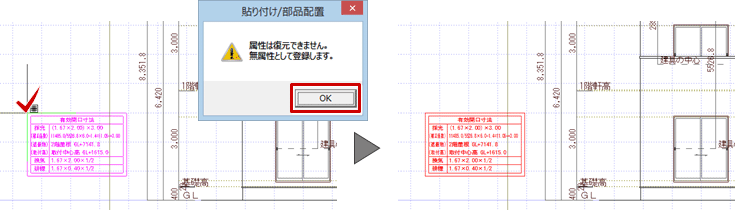

  7. 貼り付ける位置をクリックします。
  8. 確認画面で「OK」をクリックします。
    他図面からコピーしたデータは、無属性(汎用データ)となります。
