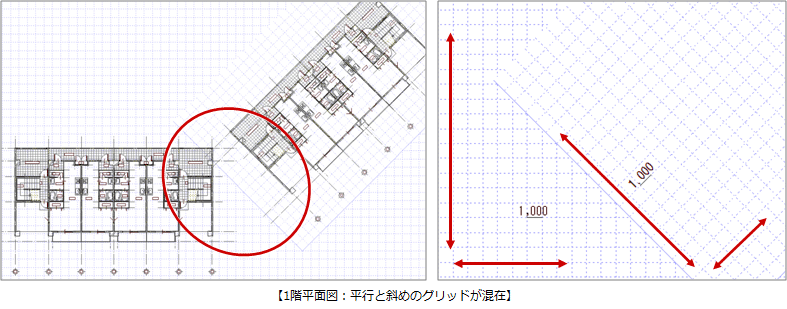

Q：1つの画面に平行と斜めのグリッドを設定する方法を教えてください。

A：「設定」メニューの「グリッド」を選び、「グリッド設定」のサブグリッドを使用してグリッドを設定します。

操作方法

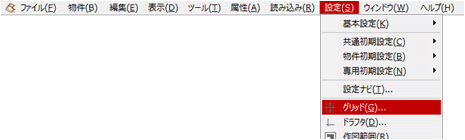

1. 「設定」メニューから「グリッド」を選びます。

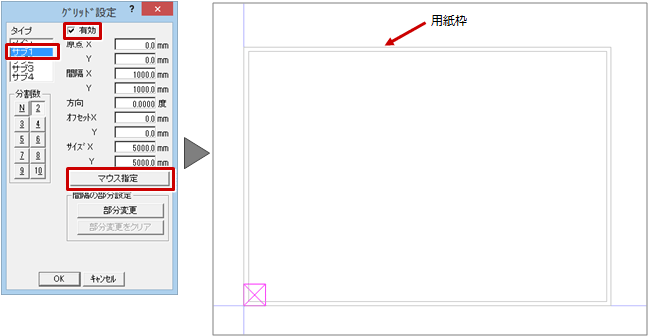

2. 「グリッド設定」ダイアログの「サブ1」を選びます。
3. 「有効」をONにして、「マウス指定」をクリックします。

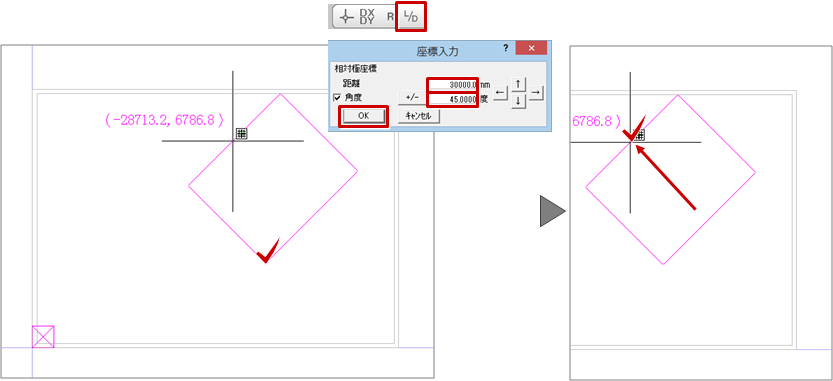

4. 1点目をクリックし、ここでは「極座標入力」を選びます。
5. 「座標入力」ダイアログで「距離」と「角度」を設定して、「OK」をクリックします。
   ここでは「距離」を「30000」、「角度」を「45」とします。
6. 「サブ1」のグリッドの幅を指定して、クリックします。

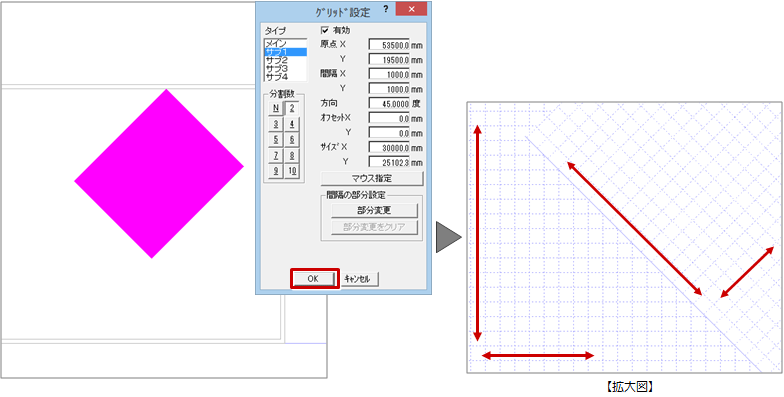

7. 「グリッド設定」ダイアログの「OK」をクリックします。


メモ

• 「グリッド設定」ダイアログの「タイプ」はメインとサブ1～4があります。1つの画面に5タイプまでグリッドを設定できます。
• サブグリッドを解除するときは、「グリッド設定」ダイアログの「有効」をOFFにします。
