プログラム名

パースモニタ

Ver.

Ver.3

ID

Q280220

更新日

2016/08/24

Q：パースモニタで素材を変更する方法を教えてください。

A：拡張画面の「素材」タブから、素材をドラッグ＆ドロップして変更します。

操作方法

1. パースモニタで「拡張」をクリックします。

2. 「素材」タブの「1部材」「部屋別」「階別」で変更の範囲を設定します。

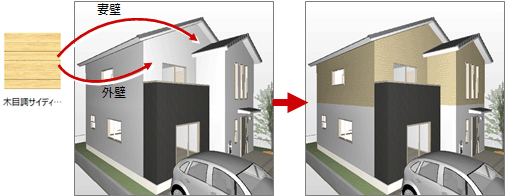

   ここでは、2階の外壁をまとめて変更するため「階別」をONにします。
   ※「部屋別」は、内観の素材を変更するときに使用します。

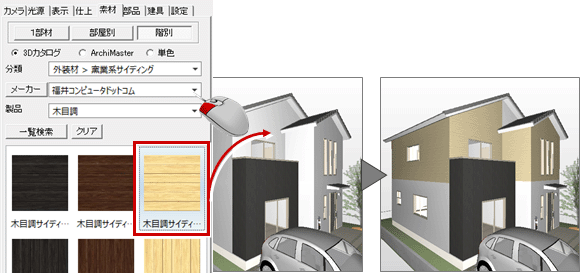

3. 素材を変更する部材（ここでは2階外壁）にドラッグ＆ドロップします。
   このとき、2階平面図を開いていないときは、2階平面図を開きます。

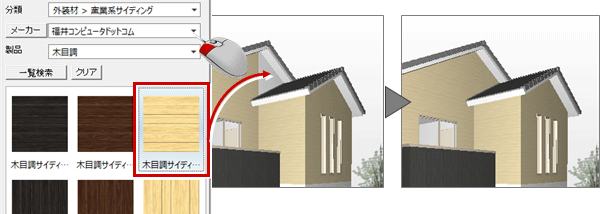

4. 続けて、素材を妻壁部分にドラッグ＆ドロップします。
   このとき、2階屋根伏図を開いていないときは、2階屋根伏図を開きます。


メモ

• モニタにドラッグする際にマウスカーソルに、次のマークが表示される場合は変更できないことを示しています（例：建具のガラス面に素材をドラッグした場合）。

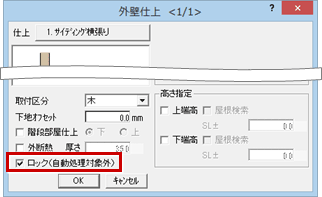

• 外壁仕上、内壁仕上の属性で「ロック（自動処理対象外）」がONになっていると、素材をドラッグ＆ドロップしても変更されません。

• 変更単位の「1部材」「部屋別」「階別」について

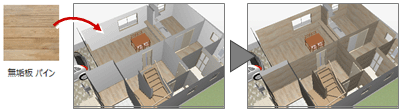

  1部材	素材変更の最小単位です。ドラッグ＆ドロップ先の部材のみ素材を変更します。

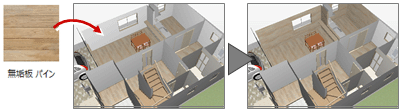

  部屋別	部屋内の同じ部材の素材をまとめて変更します。 例えば、ある部屋の壁を変更したいときは、このボタンをONにします。他の部屋の壁は変更されません。

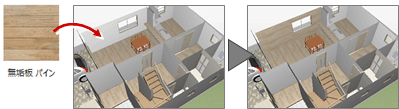

  階別	階ごと同じ部材の素材をまとめて変更します。 例えば、1階のすべての部屋を変更したい場合に、このボタンをONにします。
