プログラム名 | パースモニタ | Ver. | Ver.3 | ID | Q280345 | 更新日 | 2016/08/24 |
Q:パースの光源を設定する方法を教えてください。
A:「背景/光源設定」でセットする光源のシーンを選び、拡張の「光源」タブで視点光、周囲光、太陽光を設定します。
操作方法
- 「背景/光源設定」でセットする光源のシーンを選びます。
【朝】
【昼】
【夜】
【モニタ】 - 「拡張」をクリックします。
- パネルの「光源」タブをクリックします。
- 必要に合わせて、「視点光」「周囲光」「太陽光」をON/OFFに変更します。
視点光 視点から注視先に向ける光源 周囲光 周囲を照らす光源 太陽光 太陽(月)の方向と仰角からの光源
【視点光のみ】
【周囲光のみ】
【太陽光のみ】 - 光の強弱、色、太陽の方向などを変更したい場合は、「通常光設定」をクリックします。
- 「通常光設定」ダイアログで各光源、太陽方向、太陽光による影の表現を設定します。
各項目の設定は、選択したシーンによってセットされています。視点光
周囲光

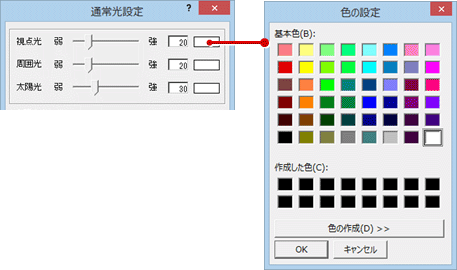

太陽光各光源の強弱と色を設定します。

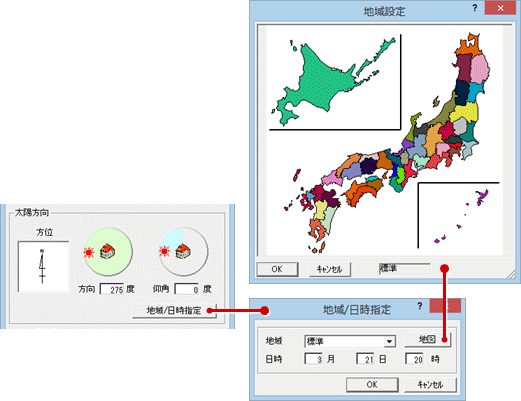

色は、色をクリックして開く「色の設定」ダイアログで選択します。太陽方向 太陽の方向と仰角を設定します。地域と日時で自動的に設定することもできます。
方位は、配置図に入力されている方位マークの方向に連動します。太陽光影 太陽光によって発生する影の表現を設定します。直線的なイメージの影、ぼかした柔らかいイメージの影を選択できます。 - 「通常光設定」ダイアログの「OK」をクリックします。

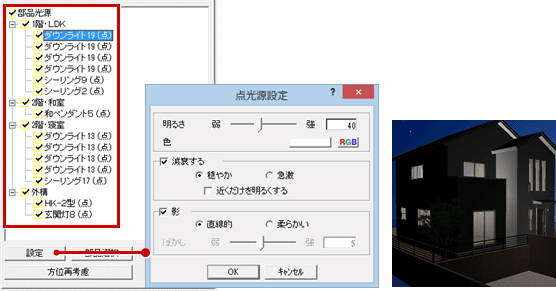

- 「部品光源」のツリーで、入力されている照明器具光源のON/OFFを設定します。
各部品光源を選択して、「設定」をクリックすると部品光源の強弱や影を設定できます。
メモ
- 各シーン光源の初期値は、「共通初期設定:パースモニタ-光源」で設定します。
