Q：建物の断面パースを作成する方法を教えてください。

A：パースを作成するときに、条件設定で「断面」を選びます。

操作方法

1. パースモニタの「再作成」メニューから「パースモニタデータ再作成」を選びます。

2. 「再作成」ダイアログの「断面」をクリックし、「断面位置指定」をクリックします。

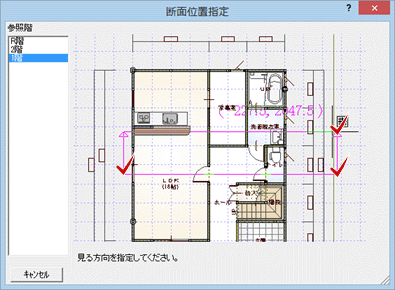

3. 「断面位置指定」ダイアログで、切断面の始点と終点、見る方向をクリックします。

4. 「再作成」ダイアログの「OK」をクリックします。


メモ

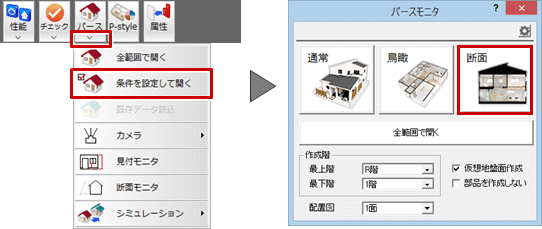

• 配置図や平面図から断面パースを作成する場合、「パース」メニューの「条件を設定して開く」を選びます。
