| プログラム名 | パースモニタ | Ver. | Ver.3 | ID | Q280490 | 更新日 | 2016/08/24 |

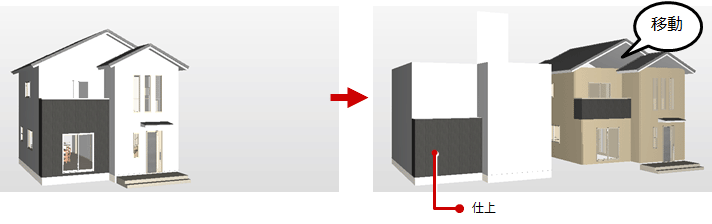

Q：平面図でデータを移動しても、パースモニタを見ると壁、床、天井の仕上、梁などが残っている理由について教えてください。
A：平面図で部屋、柱・壁、建具などを選択して移動したとき、壁仕上、床仕上、化粧梁は選択されていないため移動されません。また天井仕上は天井伏図で作成されているため移動されません。
建物を移動するときは、平面図で仕上、化粧梁など簡易躯体を含んですべてのデータを選択する必要があります。
操作方法

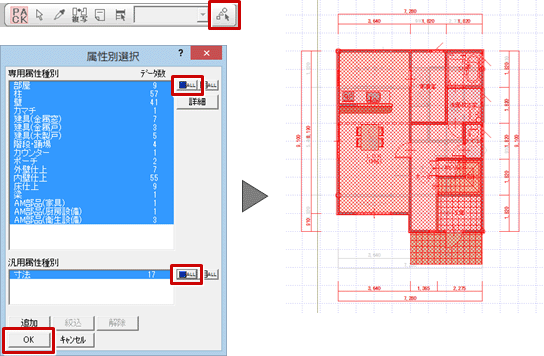

- 「属性別選択」をクリックします。
- 「属性別選択」ダイアログの「すべてON」をクリックして、「専用属性種別」「汎用属性種別」をすべてONにします。
- 「OK」をクリックします。

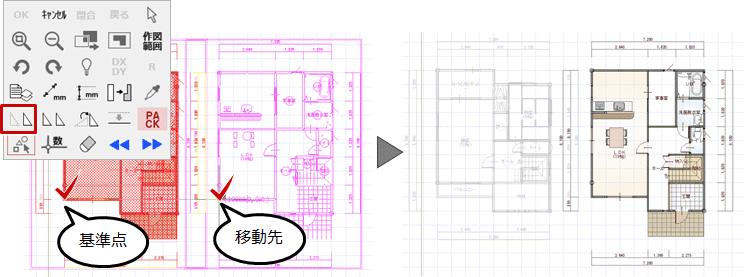

- 右クリックして、ポップアップメニューの「移動」を使って、データを移動します。
- 同様に、残りの平面図、屋根伏図のデータを移動します。

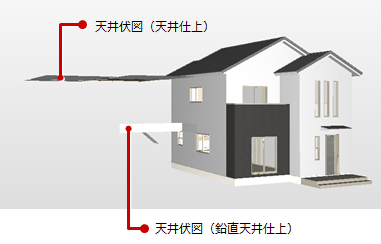

次のように、天井仕上が残ります。

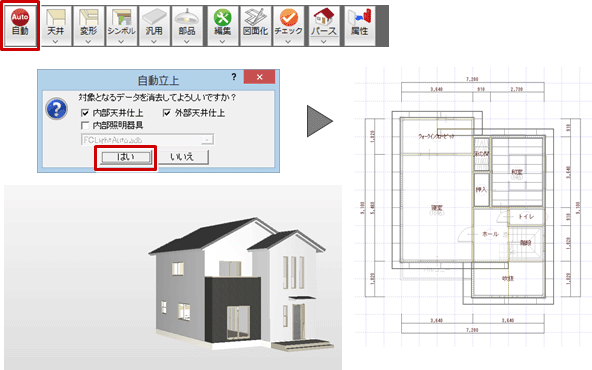

- 天井伏図を開いて、「自動立上」で天井仕上を再作成します。
