BEST FAQ > パースモニタ
プログラム名 パースモニタ Ver. Ver.3 ID Q280580 更新日 2016/12/12

Q：「線画合成」をONにして鳥瞰パースのレンダリングを実行しても、建物内部が線画合成されないときの対処方法を教えてください。

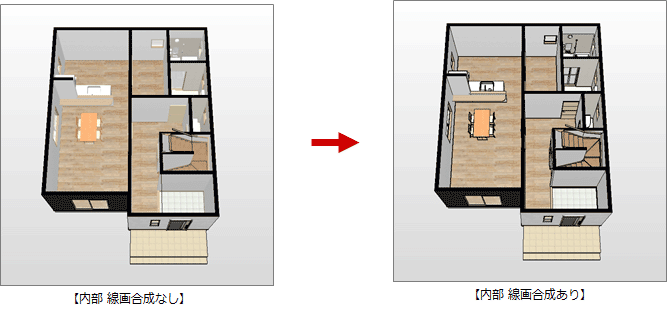

A：「太陽光遮断面」をOFFにして鳥瞰パースを作成すると、建物内部も「線画合成」の処理がされます。ただし、光源設定によって太陽光が室内にも差し込んだ表現になることがあります。
※「太陽光遮断面」がONの場合、建物内部は「線画合成」の処理をしません。

操作方法

  1. 平面図などの基本図面を開きます。
  2. 「パース」メニューから「条件を設定して開く」を選びます。
  3. 「パースモニタ」ダイアログの「太陽光遮断」をOFFにして、「全範囲で開く」をクリックします。

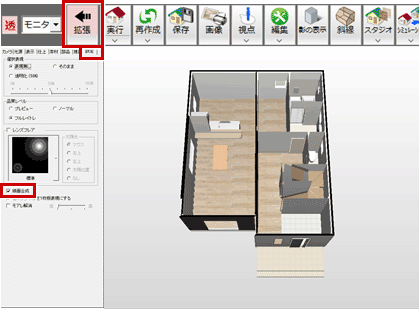

  4. 拡張画面の「設定」タブを選び、「線画合成」をONにします。

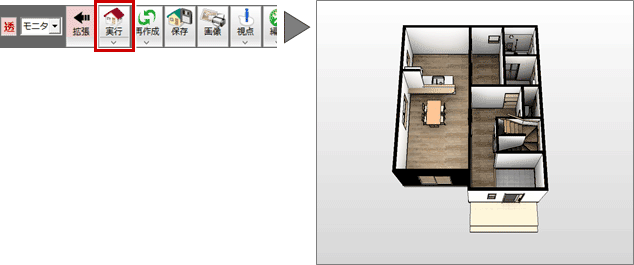

  5. 「レンダリング実行」をクリックして、建物内部も「線画合成」の処理がされたことを確認します。
