プログラム名 | パースモニタ | Ver. | Ver.3 | ID | Q280635 | 更新日 | 2016/12/19 |

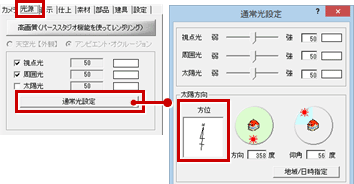

Q:拡張画面の「光源」タブで設定する太陽の方位の連動元について教えてください。
A:方位マークを入力している図面によって優先順位が変わります。
1 | パースモニタを作成するときに参照する配置図に方位マークがある場合はその方位 |
2 | パースモニタを作成するときに参照する配置図に方位マークが無い場合は平面図1階の方位 |
3 | 配置図にも平面図にも方位マークが無い場合は画面の上が真北となります。 |
メモ

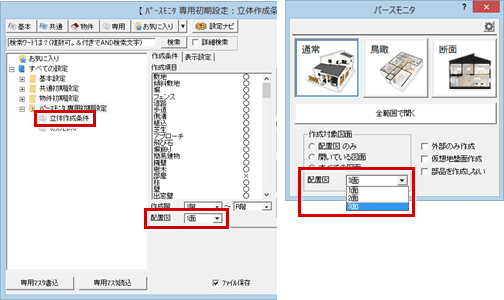

- パースモニタを作成するときに参照する配置図の設定は「専用初期設定:立体作成条件」の「配置図」が初期値になります。
また、平面図など基本図面の「パース」メニューから「条件を設定して開く」を選択したときの「パースモニタ」ダイアログの「配置図」で参照する配置図を選択できます。
