プログラム名

パースモニタ

Ver.

Ver.3

ID

Q280730

更新日

2017/02/16

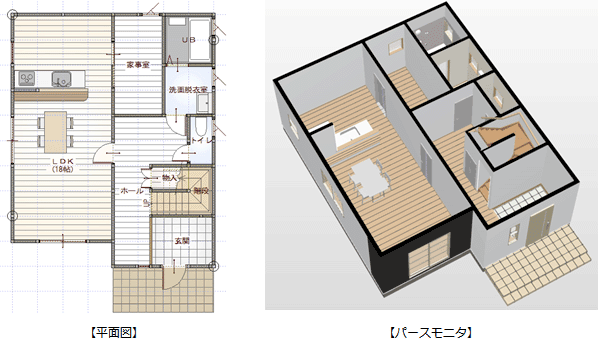

Q：パースモニタでハッチング目地を表示する方法を教えてください。

A：「専用初期設定：立体作成条件」の「ハッチング作成」をONにしてパースモニタを作成し、表示モードを「隠面（フラット）」に切り替えます。

操作方法

1. 「設定」をクリックします。

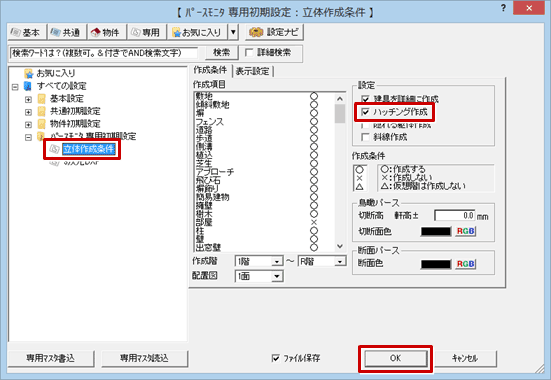

2. 「専用初期設定：立体作成条件」の「ハッチング作成」をONにして、「OK」をクリックします。

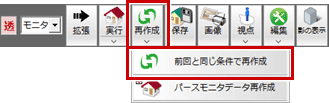

3. 「再作成」メニューから「前回と同じ条件で再作成」を選んで、立体を再作成します。

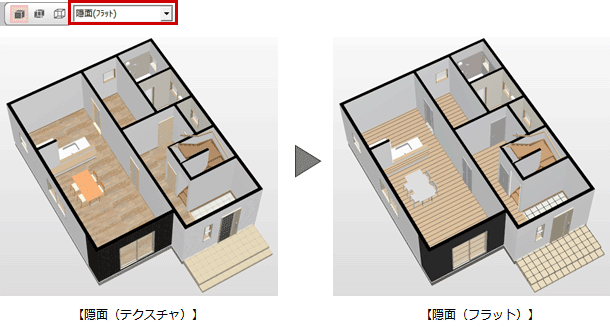

4. 「表示モードの切り替え」を「隠面（フラット）」に変更すると、ハッチングが表示されます。


メモ

• レンダリングを実行すると、テクスチャの無いハッチング付きのパースになります。
