プログラム名 外皮性能計算 Ver. Ver.4 ID Q560145 更新日 2017/12/22

Q:バルコニー部分の天井断熱を屋根断熱に変更する方法を教えてください。

A:「専用初期設定:屋根・天井」の「バルコニー仕様」で「屋根断熱」をONにして自動配置します。
また、「境界」メニューの「熱的境界(屋根)」を使って、バルコニー部分に熱的境界(屋根)を入力することも可能です。

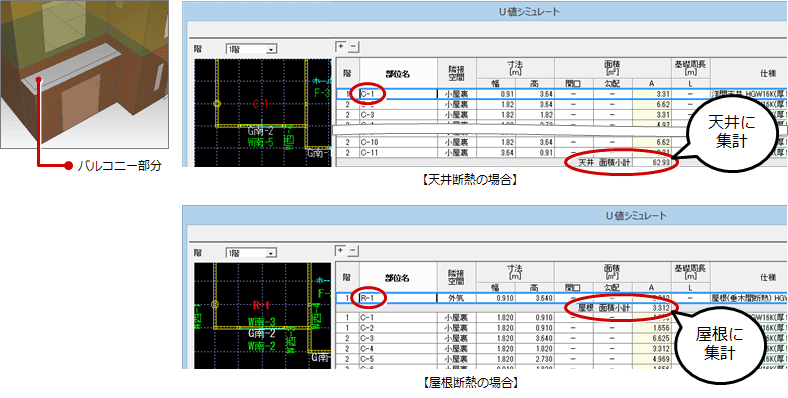

※ 熱的境界(天井)でも屋根仕様で計算できますが、天井の分類で集計されます。屋根の分類として集計するには、熱的境界(屋根)で入力します。

バルコニー部分に屋根仕様を自動配置する方法

  1. 外皮性能計算を開いて、「設定」をクリックします。

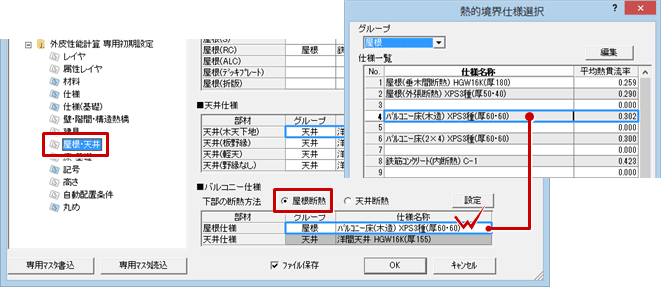

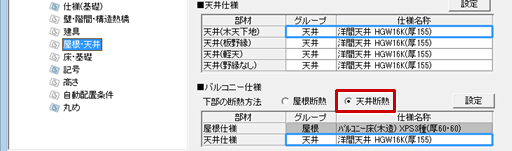

  2. 「専用初期設定:屋根・天井」の「バルコニー仕様」で「屋根断熱」をONにします。
  3. 「屋根仕様」をダブルクリックして、バルコニーで使用する仕様を選びます。
  4. 1階外皮性能計算を開いて、「自動配置」をクリックします。

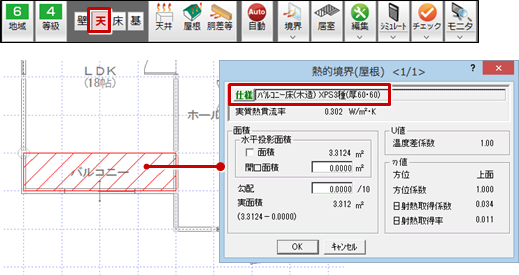

  5. モードを「天井・屋根・軒高・胴差・構造熱橋」に切り替えて、バルコニー部分の熱的境界を確認します。

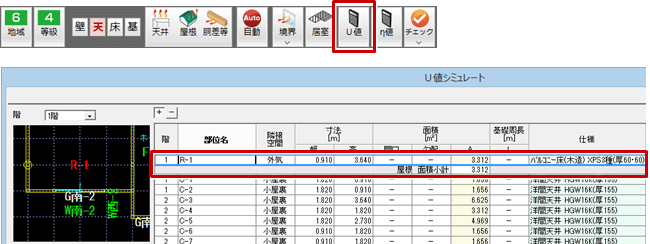

  6. 「U値シミュレート」をクリックして、屋根として集計されていることを確認します。

 メモ

  • バルコニー部分を部屋(外部部屋)で入力された場合は、この設定は反映されません。設定を反映させるには、「外部シンボル」-「バルコニー」で入力してください。

バルコニー部分に熱的境界(屋根)を手入力する方法

「専用初期設定:屋根・天井」の「天井断熱」をONの状態で熱的境界を自動配置した場合に、すでに熱的境界を編集しているため再配置したくないときは、バルコニー部分だけを屋根仕様で入力しなおすことができます。

  1. モードを「天井・屋根・軒高・胴差・構造熱橋」に切り替えます。

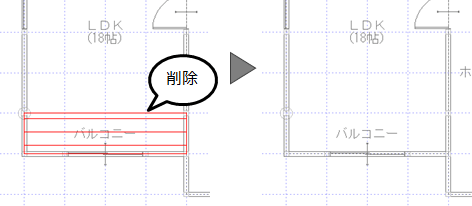

  2. バルコニー部分の熱的境界(天井)を削除します。

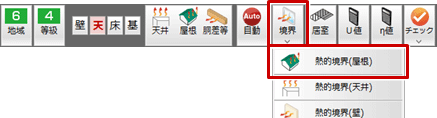

  3. 「境界」メニューから「熱的境界(屋根)」を選びます。
  4. 「熱的境界(屋根)」ダイアログで屋根の仕様を選びます。

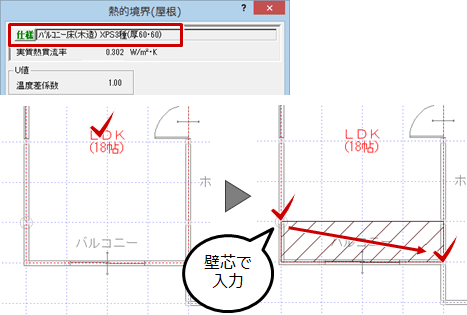

  5. 参照する部屋(屋根の参照データ)をクリックして、熱的境界の範囲を指定します。
    ※ 同階に屋根の参照データがないときは、部屋をクリックします。

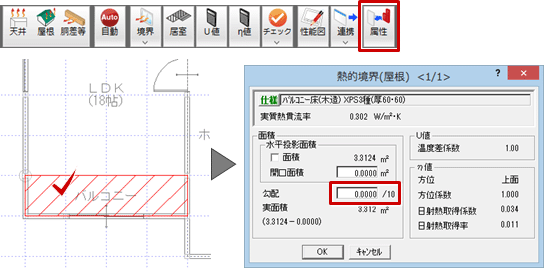

  6. 「属性変更」をクリックして、熱的境界(屋根)の「勾配」が「0」であることを確認します。
