プログラム名

外皮性能計算

Ver.

Ver.4

ID

Q560190

更新日

2017/12/22

Q：階間部を壁とまとめることで、階間部を省略して計算する方法を教えてください。

A：自動配置時に「階間部を別仕様で計算」をOFFにして、熱的境界を自動配置します。

操作方法

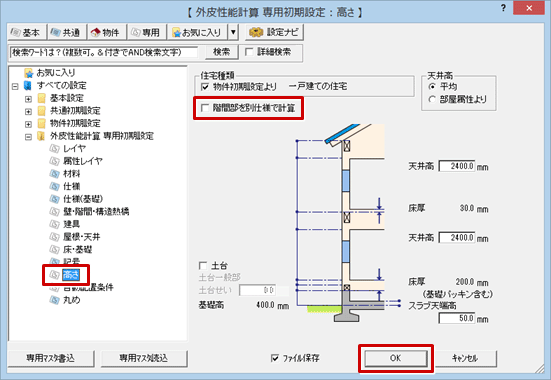

1. 外皮性能計算を開いて、「設定」をクリックします。

2. 「専用初期設定：高さ」の「階間部を別仕様で計算」をOFFにして、「OK」をクリックします。
   ※ 2015R1以前に作成したデータを開いた場合、「階間部を別仕様で計算」はONになります。

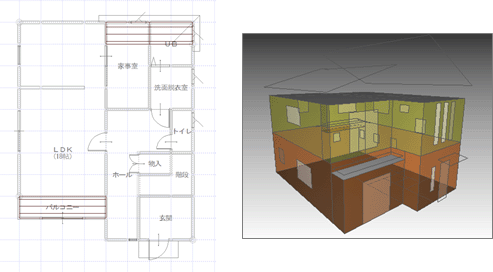

3. 1階外皮性能計算を開いて、「自動配置」をクリックします。

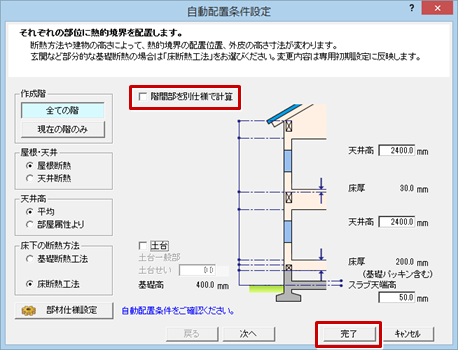

4. 「階間部を別仕様で計算」をOFFにして、「完了」をクリックします。

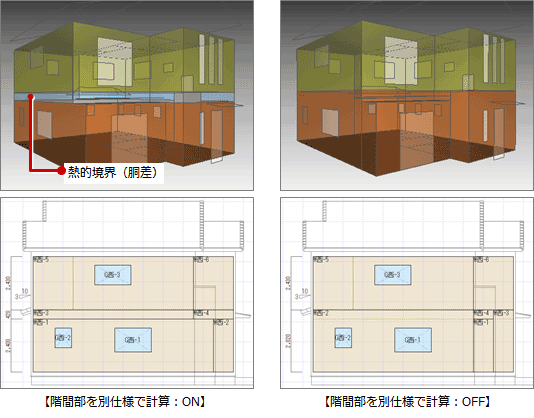

5. モードを「天井・屋根・軒高・胴差・構造熱橋」に切り替えて、熱的境界（胴差）が配置されていないことを確認します。



配置される熱的境界の違い

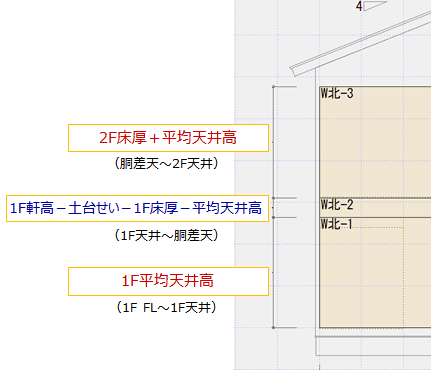

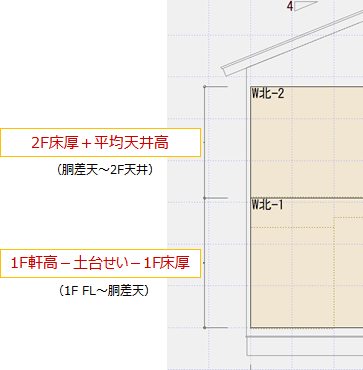

天井断熱の場合

階間部を別仕様で計算：OFF	階間部を別仕様で計算：ON
1Fは、「専用初期設定：高さ」の平均天井高の数値が無効となり、2階の壁まで熱的境界（壁）が配置されます。この場合、「物件初期設定：基準高さ情報」を参照します（下屋がある場合は平均天井高を参照）。	1F2Fともに、「専用初期設定：高さ」の平均天井高の数値を参照します。
2Fは、「専用初期設定：高さ」の平均天井高と「物件初期設定：基準高さ情報」の2F床厚を参照します。

　

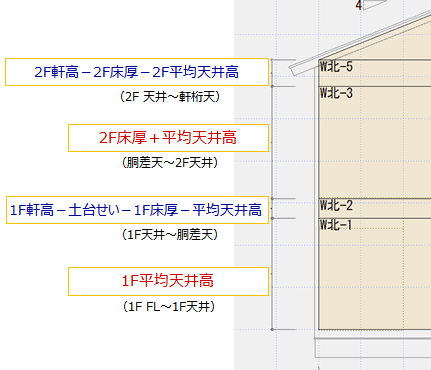

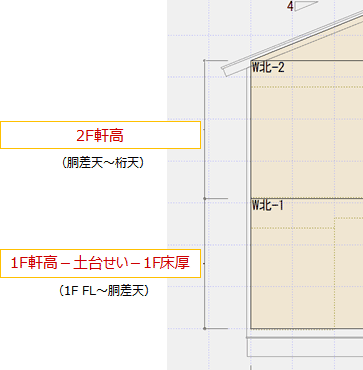

屋根断熱の場合

階間部を別仕様で計算：OFF	階間部を別仕様で計算：ON
1Fは、「専用初期設定：高さ」の平均天井高の数値が無効となり、2階の壁まで熱的境界（壁）が配置されます。この場合、「物件初期設定：基準高さ情報」を参照します（下屋がある場合は平均天井高を参照）。	1F2Fともに、「専用初期設定：高さ」の平均天井高の数値を参照します。
2Fは、「物件初期設定：基準高さ情報」の軒高の数値を参照します。
