Q：平成28年基準で外皮性能計算をする方法を教えてください。
A：すべての窓の日射熱取得率に、枠を考慮したガラス仕様を割り当てて、外皮性能計算を行います。
操作方法
- 外皮性能計算を開いて、「設定」をクリックします。

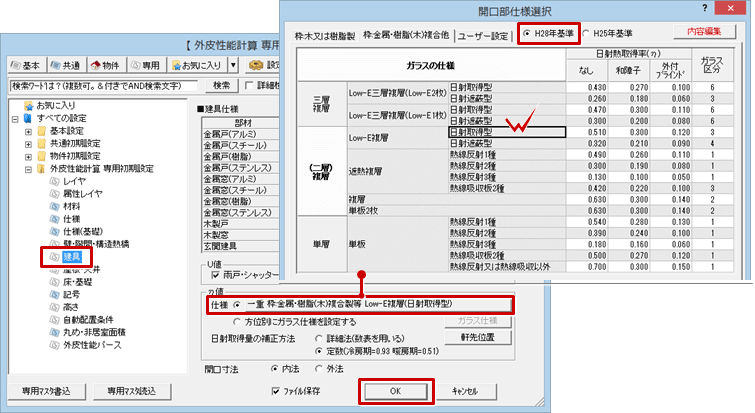

- 「専用初期設定：建具」で「η値」の「仕様」をクリックして、「開口部仕様選択」ダイアログの「H28年基準」のタブから仕様を選択します。
※「H28年基準」は枠を考慮した仕様、「H25年基準」は枠を考慮しない仕様（平成29年3月まで使用可）となります。
- 「自動配置」をクリックして、熱的境界などを自動配置します。

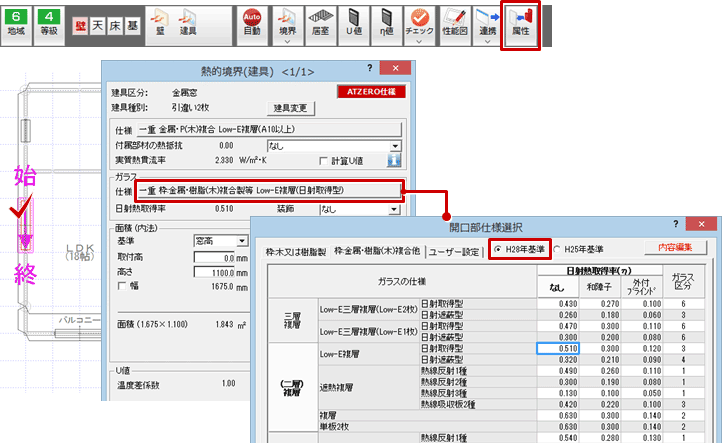

- ガラス仕様を個別に変更するときは、熱的境界（建具）の属性ダイアログで「ガラス」の「仕様」をクリックして、「開口部仕様選択」ダイアログの「H28年基準」のタブから仕様を選択します。
メモ
-
平成28年基準（枠を考慮した仕様）と平成25年基準（枠を考慮しない仕様）の混在は認められません。また、平成29年4月より平成25年基準は使用できません。平成25年基準のガラス仕様を1つでも使用していると、η値シミュレートを実行したときに確認画面が表示されます。

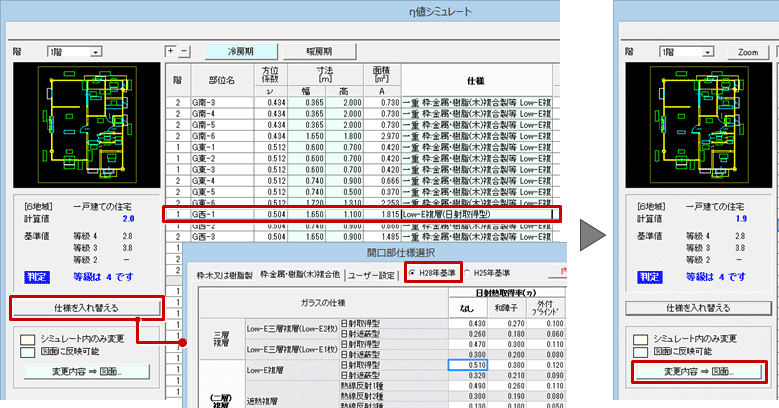

- 「η値シミュレート」ダイアログからガラス仕様を変更するときは、対象となる建具を選択して「仕様を入れ替える」をクリックし、「開口部仕様選択」ダイアログの「H28年基準」のタブから仕様を選択します。「変更内容
⇒ 図面」をクリックすると、熱的境界データに反映されます。
