プログラム名 外皮性能計算 Ver. Ver.4 ID Q563110 更新日 2017/07/05

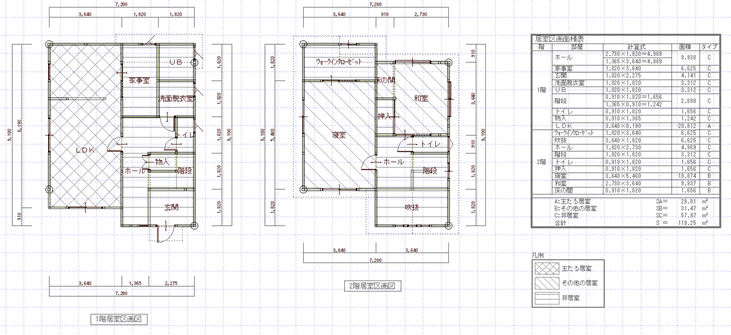

Q:居室区画図や面積表を作成する方法を教えてください。

A:一次エネルギーモードに切り替えて、「居室図」メニューの「居室区画図・面積表」で入力します。

操作方法

  1. 外皮性能図を開き、「モード切替(一次エネルギー)」をクリックして一次エネルギーモードに切り替えます。

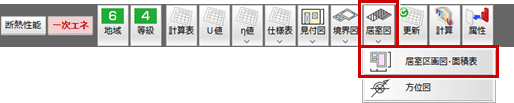

  2. 「居室図」メニューから「居室区画図・面積表」を選びます。

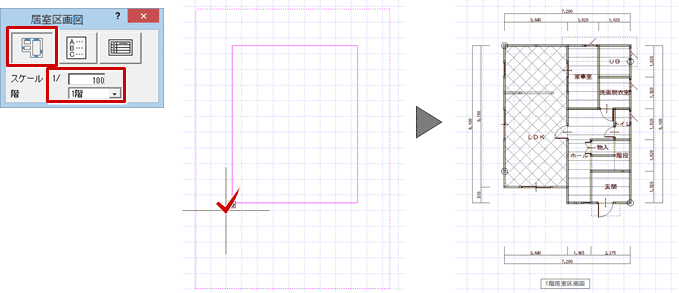

  3. ダイアログの「区画図」がONになっていることを確認して、縮尺と作成階を設定します。
  4. 図の配置位置をクリックします。
    ※ 配置基準は、各階の平面図の作図原点になります。
  5. ダイアログの「凡例」をONにして、配置位置をクリックします。

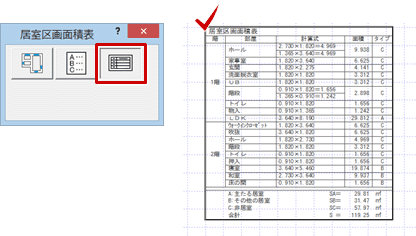

  6. ダイアログの「面積表」をONにして、表の配置位置をクリックします。
    ※ 居室タイプごとに面積が大きい順で集計されます。

メモ

  • 新しい図や表を配置すると古いデータは削除され、重複して配置されることはありません。
