プログラム名

外皮性能計算

Ver.

Ver.3

ID

Q563140

更新日

2016/12/06

Q：熱的境界図に寸法線を作図する方法を教えてください。

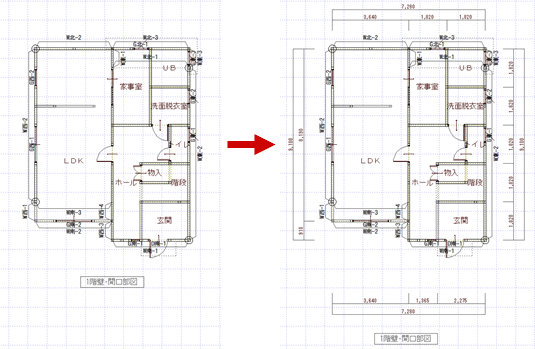

A：熱的境界図の寸法線は、平面図の寸法線が連動しています。平面図で寸法線を入力した後、「編集」メニューの「図形復元」で熱的境界図を選択すると、寸法線を反映できます。

操作方法

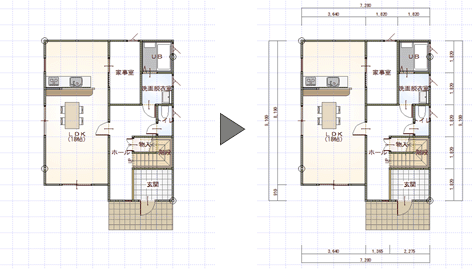

1. 平面図を開いて、「一括作成」をクリックします。

2. 「一括作成」ダイアログの「図面化」をONにして、「全範囲」「部屋寸法」がONの状態で、「OK」をクリックします。

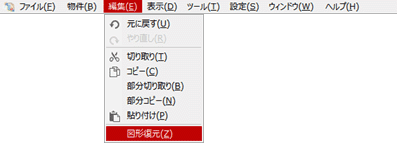

3. 外皮性能図を開いて、「編集」メニューから「図形復元」を選びます。

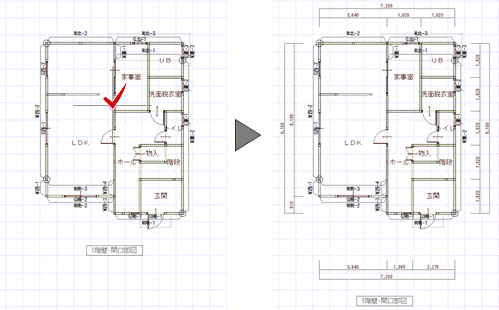

4. 熱的境界図をクリックします。
