プログラム名 | 外皮性能計算 | Ver. | Ver.3 | ID | Q563190 | 更新日 | 2017/02/23 |
Q:外皮見付図の縮尺を変更する方法を教えてください。

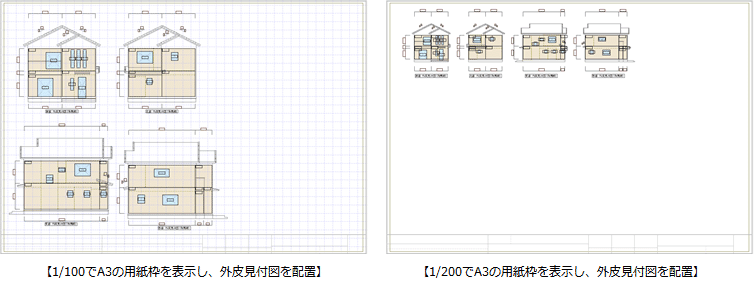

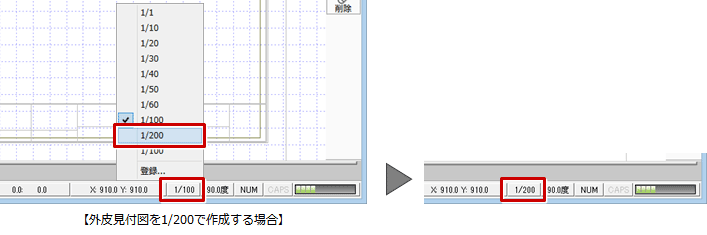

A:画面右下の「スケール」をクリックして縮尺を変更後、外皮見付図を配置します。


メモ

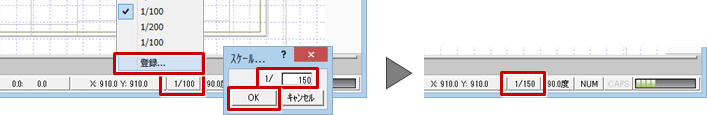

- 縮尺の一覧に、変更したい縮尺がない場合は、「登録」をクリックして縮尺を追加できます。

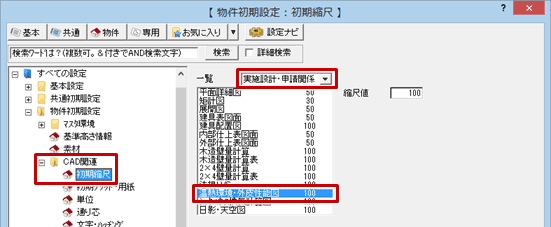

- 外皮性能図を新しく開いたときの縮尺は、「物件初期設定:CAD関連-初期縮尺」で設定します。
- 外皮性能計算表、U値計算表、η値計算表、仕様表、外皮面積表のサイズは「スケール」には依存せず、外皮性能図の「専用初期設定:表」の「共通」タブで設定する文字高で表全体の大きさが決まるため、「スケール」に関係なく一定な大きさで作図されます。
