プログラム名

3Dカタログマスタ

Ver.

Ver.1

ID

Q820650

更新日

2017/03/09

Q：3Dカタログマスタで外壁素材の目地を無くす方法を教えてください。

A：素材の目地部分をトリミングすることで、目地の無い素材が作成できます。

操作方法

1. 3Dカタログマスタを起動します。
2. 「外装仕上・内装仕上」のマスタを開き、編集したい素材を「ツール」メニューの「複製」でコピーします。

   複製することで、メーカー素材はユーザー素材に自動的に切り替わります。

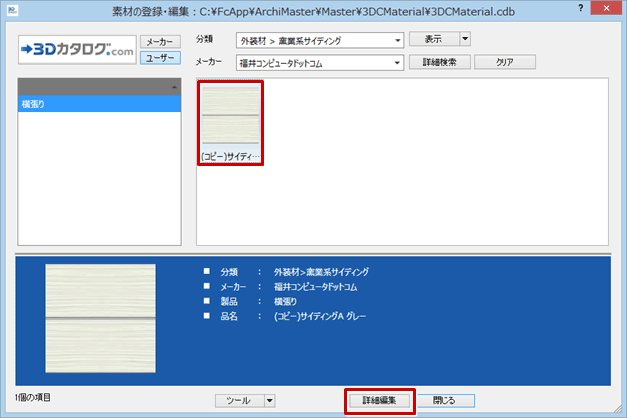

3. 複製された素材を選択し、「詳細編集」をクリックします。

4. 「素材編集」ダイアログで、「テクスチャ情報」の「編集」をクリックします。

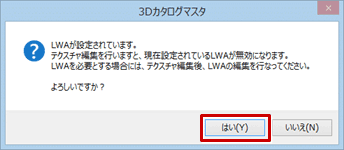

5. LWAが設定されている場合は、次の確認画面が表示されるので「はい」をクリックします。

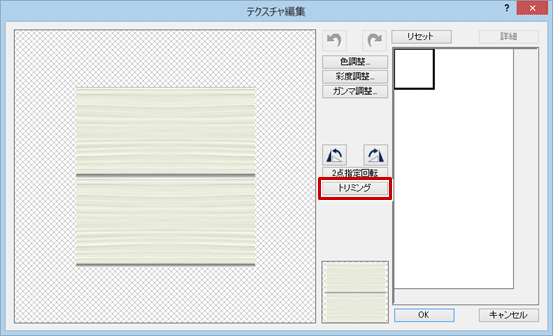

6. 「テクスチャ編集」ダイアログで、「トリミング」をクリックします。

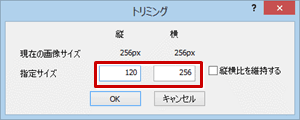

7. 「トリミング」ダイアログで、「指定サイズ」を変更します。

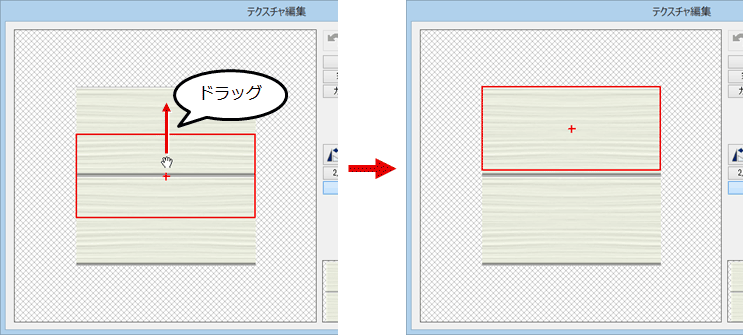

8. 目地が範囲外になるように、赤枠をドラッグして移動します。

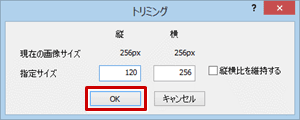

9. トリミングが終わったら、「トリミング」ダイアログの「OK」をクリックします。

10. 変更したテクスチャを確認して、「テクスチャ編集」ダイアログの「OK」をクリックします。


メモ

• メーカー提供の素材では、テクスチャを変更することはできません。「編集」が、使用不可です。

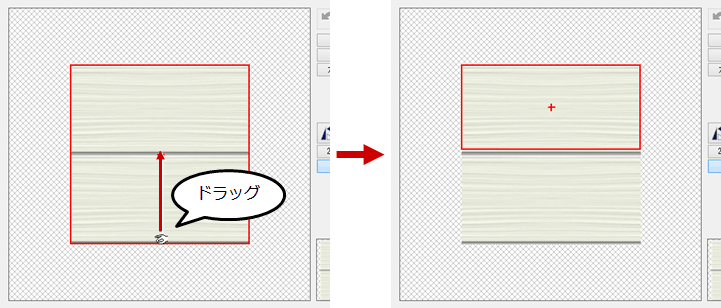

• トリミング枠（赤枠）を使って、サイズを変更することもできます。
  赤枠の辺上や角にマウスを近づけると、指マークが出てきます。指マークをドラッグするとトリミングできます。
