PDF取り込みアシスト

PDFの図面をトレースし、線や文字データに変換して配置します。

1. PDFから取り込む図面のプログラムと階を開きます。
   平面図1階の図面の場合、平面図の1階を開きます。
2. 「ファイル」メニューから「PDF取り込みアシスト」を選びます。
3. 「開く」ダイアログで取り込む図面のPDFを選び、「開く」をクリックします。

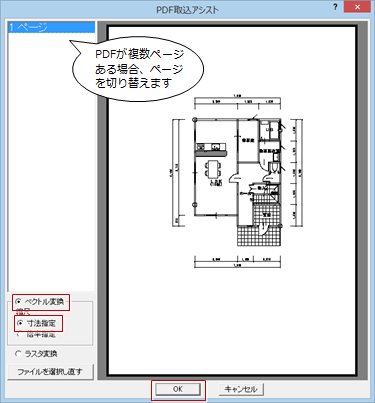

4. 「PDF取り込みアシスト」ダイアログで、「ベクトル変換」がON、「寸法指定」がONになっていることを確認し、「OK」をクリックします。


   ベクトル変換	PDFの図面をトレースして、線や文字データに変換します。
   	寸法指定	2点間と距離を指定して取り込みます。PDFの図面で2点間がわかっている場合に有効です。
   	倍率指定	PDFの図面の縮尺を入力して取り込みます。PDFの図面の縮尺がわかっている場合に有効です。
   ラスタ変換	カラーラスタデータとして配置します。汎用機能の「画像」メニューの各コマンドで処理できます。

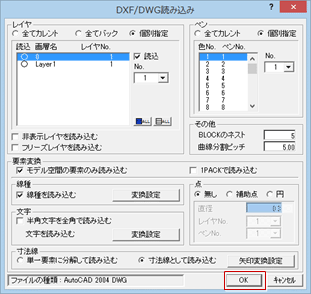

5. 「DXF/DWG読み込み」ダイアログで、PDFの図面をトレースして中間（DWG）データに変換する条件を設定し、「OK」をクリックします。



   レイヤ	全てカレント	変換したデータをすべて、現在設定されているレイヤに取り込みます。
   	全てバック	変換したデータをレイヤに取り込まずに、すべてバック図面に取り込みます。
   	個別設定	変換したデータを個別に取り込むレイヤを設定します。 PDFからトレースしたデータは、すべて同じレイヤに入ります。
   	非表示レイヤを読み込む	AutoCADで使用されているレイヤの属性で、データを非表示にするレイヤです。
   	フリーズレイヤを読み込む	AutoCAD で使用されているレイヤの属性で、データを訂正できないようにするレイヤです。
   ペン	全てカレント	変換したデータをすべて、現在設定されているペンNo.にします。
   	個別設定	変換したデータを個別にペンNo.を設定します。 PDFからトレースしたデータは、すべて同じペンNo.になります。
   その他	BLOCKのネスト	ファイルに BLOCK データ（複合図形）が含まれているとき、そのBLOCKデータを何レベルまで読み込むかを設定します。 0 に設定すると BLOCK データはまったく読み込まれません。通常は 5～10 程度に設定しておけばすべてのデータを読み込むことができます。
   	曲線分割ピッチ	ファイルに曲線データ（楕円、スプライン、引出し線など）が含まれているとき、その曲線を直線に分割するピッチを設定します。 ZEROには、曲線という要素がないために、このような処理を行います。なお、分割ピッチを細かく設定しすぎるとデータ量が増えますので注意してください。
   要素変換	モデル空間の要素のみ読み込む	モデル空間の要素データのみ取り込みます。OFFの場合は、モデル空間とペーパー空間の要素データを取り込みます。
   	1PACKで読み込む	変換したデータをすべてパック化します。 配置後、選択すると変換したデータのすべてが選択されますが、パック化選択をOFFにすると、それぞれのデータを選択できます。
   線種	線種を読み込む	線種データを読み込んで、「変換設定」で変換後の線種を設定します。
   文字	半角文字を全角で読み込む	半角数字、カタカナなどをすべて全角に変換します。
   	文字を読み込む	文字データを読み込んで、「変換設定」で変換後の文字の高さと幅を調整します。
   点	無し	点データを取り込みません。
   	補助点	点データを補助点に変換します。
   	円	点データを円に変換します。
   寸法線	単一要素に分解して読み込む	寸法線を単一要素（線分と文字列）に分解します。
   	寸法線として読み込む	ZEROの寸法線に変換します。

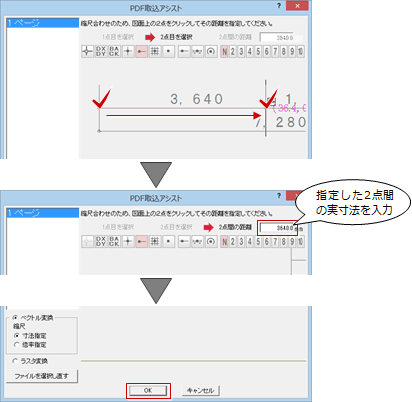

6. 「PDF取込アシスト」ダイアログで、寸法がわかっている2点間をクリックし、その実寸法を「2点間の距離」に入力して「OK」をクリックします。

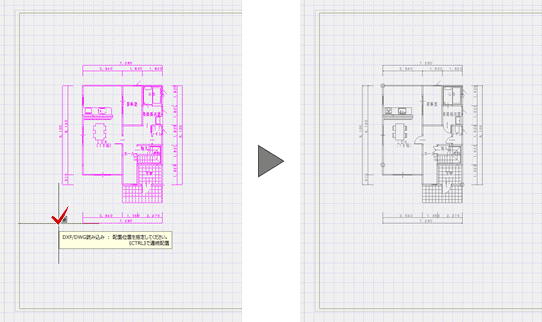

7. 変換したデータを、CAD上の配置する位置をクリックします。

8. 「PDF取込アシスト」ダイアログに戻るので、「キャンセル」をクリックします。
   続けて別ページのデータを配置したい場合は、同様に繰り返します。

メモ

• 配置した図面データは、汎用機能の「移動」コマンドで移動できます。

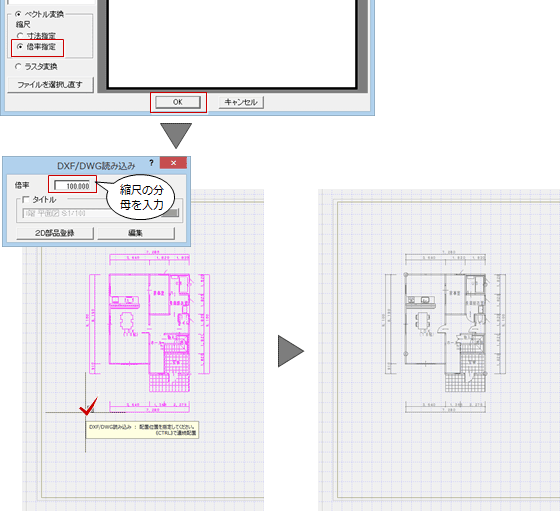

「PDF取込アシスト」ダイアログで「ベクトル変換」の「倍率指定」をONにして取り込みます。

中間（DWG）データに変換後、「DXF/DWG読み込み」ダイアログで「倍率」にPDFの図面の縮尺を入力します。

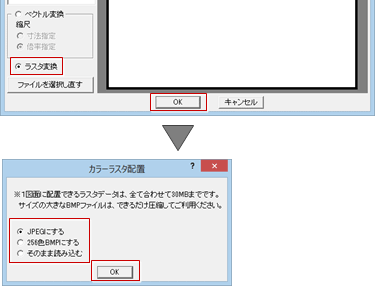

「PDF取込アシスト」ダイアログで「ラスタ変換」をONにして取り込みます。PDFの図面が画像の場合、この方法で配置します。

PDFの図面を画像として取り込む場合、配置データのサイズが大きいため、データを圧縮する方法を選びます。

JPEGにする	画像データをJPEG形式 に圧縮して配置します。圧縮する方法で画像データのサイズを小さくします。
256色BMPにする	256色に減色してBMP形式の画像で配置します。減色する方法で画像データのサイズを小さくします。
そのまま読み込む	圧縮、減色せずに、そのままの画像データのサイズで配置します。

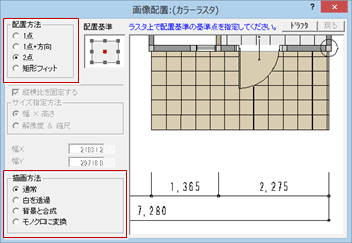

「画像配置：（カラーラスタ）」ダイアログで「配置方法」と「描画方法」を設定して画像を配置します。

配置方法

1点	基準点のみ指定して配置します。 「配置基準」と右の画面で基準とする赤字の×の位置を確認して図面に配置します。右の画面で基準点の位置を変更することもできます。配置する画像の大きさを設定してから図面に配置してください。
1点+方向	基準点と方向を指定して配置します。 「配置基準」と右の画面で基準とする赤字の×と方向を確認して図面に配置します。右の画面で基準点と方向を変更することもできます。 配置する画像の大きさを設定してから図面に配置してください。
2点	指定した2点の基準点に合わせて配置します。 指定した2点に合わせて図面に画像を配置するので、配置時に画像のサイズが変わります。 この配置方法の場合、「サイズ指定方法」の設定はできません。
矩形フィット	図面上で指定した矩形内に納まるように配置します。 図面上で指定した矩形の大きさに合わせて画像を配置するので、配置時に画像のサイズが変わります。 この配置方法の場合、「サイズ指定方法」の設定はできませんが、「縦横比を固定する」の設定はできます。

描画方法

通常	そのままの画像データを配置します。
白を透過	画像データの白色を透過して配置します。
背景と合成	画像データと背景色を合成して配置します。
モノクロに変換	画像データを白と黒の濃淡色に変換して配置します。

メモ

• 配置した図面データは、汎用機能の「画像」メニューのコマンドで削除や移動などができます。
