SketchUpデータ取り込み

SketchUpデータ（*.skp）を3Dカタログ、または Archi Master に登録して、部品として配置できるようにします。

※ 読み込み可能なSketchUpデータは、SketchUp 2016以前のバージョンで保存されたファイルです。

※ 平面図、屋根伏図、天井伏図、配置図、平面詳細図、パースモニタ、パーススタジオで操作できます。

SketchUpデータを取り込む

  1. 「ファイル」メニューから「SketchUpデータ取り込み」を選びます。

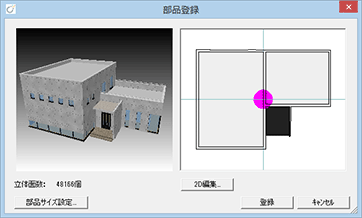

  2. 「部品登録」ダイアログで3D、平面表現を確認します。
  3. 「登録」をクリックします。

    3Dモニタ 変換された立体データ（XVL）を表示します。このモニタでは、マウスの右ボタンのドラッグで回転でき、この表示状態が部品登録時にサムネイル画像となります。
    2Dモニタ立体データが自動作成された平面表現を表示します。
    モニタをクリックして、配置基準点（●）の位置を変更できます。
    立体面数立体データの面数を表示します。
    部品サイズ設定部品のサイズを変更します。
    2D編集FC 2D Directorを開いて、平面表現を編集します。
  4. 「部品登録」ダイアログが表示されるので、登録先の建材マスタと分類を選びます。
  5. 「登録」（Archi Masterの場合は「新規登録」）をクリックします。
  6. 登録するグループ、名称、配置高さ基準を設定して「OK」をクリックします。
  7. 部品の入力操作に移ります。
    パースモニタ・パーススタジオの場合は、拡張画面の「部品」タブが開きます。部品をドラッグ＆ドロップで配置します。

メモ

  • SketchUpデータで登録されている面数が50000面を超えている場合、次の画面が開きます。
    SketchUpデータをXVLデータに変換して登録しますが、XVL変換によりSketchUpデータの面数が増減します。「はい」で処理した結果、面数が50000面を超えてしまう場合は登録できません。
    SketchUpにて登録面数を減らす場合は「いいえ」をクリックして処理を中止します。
  • SketchUpデータの登録面数が50000面以下の場合、上記画面は表示されませんが、SketchUpデータをXVLデータに変換した結果、面数が50000面を超えてしまう場合は登録できません。
    SketchUpにて登録面数を減らしてから、再度取り込んでください。
  • 「SketchUpデータ取り込み」を実行したプログラムによって、登録可能なカテゴリーが異なります。天井伏図で配置するようなデータのときは、天井伏図で「SketchUpデータ取り込み」を実行してください。
