ファイル読み込み｜ファイルメニュー

他CAD形式のデータを読み込むA111055_frd_sec01

「ファイル」メニューから「ファイル読み込み」を選びます。
「読み込み」ダイアログで読み込むフィルを選択して、「開く」をクリックします。
選択したファイルの変換を設定し、「OK」をクリックします。
選択したファイルの形式によって、変換設定するダイアログが異なります。
⇒「AutoCAD形式ファイルの変換を設定する」
⇒「JW_CAD形式ファイルの変換を設定する」
⇒「SVGファイルの変換を設定する」
⇒「SXFファイルの変換を設定する」
「倍率」「タイトル」を設定し、CAD画面で読み込んだ図面データを配置する位置をクリックします。
⇒「倍率、縮尺、タイトルを設定する」

AutoCAD形式ファイルの変換を設定するA111055_frd_sec02

.dxf または .dwgファイルを読み込んだときの変換を設定するダイアログです。

メモ

読み込んだAutoCADデータの形式、バージョンによって設定する項目がない場合があります。

レイヤ	読み込んだデータのレイヤの変換先を設定します。
	全てカレント	変換するデータをすべて、ZEROで設定されている現在のレイヤに取り込みます。
	全てバック	変換するデータをすべて、バック図面に取り込みます。
	個別設定	変換するデータを個別に、取り込み先のレイヤを設定します。 AutoCADの「画層名」から「No.」でZEROの取り込み先のレイヤNo.を指定します。取り込まないレイヤには、「読込」をOFFにします。
	非表示レイヤを読み込む	AutoCADで使用されているレイヤの属性で、データを非表示にするレイヤも読み込みます。
	フリーズレイヤを読み込む	AutoCAD で使用されているレイヤの属性で、データを訂正できないようにしているレイヤも読み込みます。
ペン	読み込んだデータのペンNo.を設定します。
	全てカレント	変換するデータをすべて、ZEROで設定されている現在のペンNo.にします。
	個別設定	変換するデータを個別にペンNo.を設定します。 AutoCADの「色No.」から「No.」でペンNo.を設定します。
その他	BLOCKのネスト	ファイルに BLOCK データ（複合図形）が含まれているとき、そのBLOCKデータを何レベルまで読み込むかを設定します。0 に設定すると BLOCK データはまったく読み込まれません。通常は 5～10 程度に設定しておけばすべてのデータを読み込むことができます。
その他	曲線分割ピッチ	ファイルに曲線データ（楕円、スプライン、引出し線など）が含まれているとき、その曲線を直線に分割するピッチを設定します。ZEROには、曲線という要素がないために、このような処理を行います。なお、分割ピッチを細かく設定しすぎるとデータ量が増えますので注意してください。
要素変換	モデル空間の要素のみ読み込む	モデル空間の要素データのみ取り込みます。OFFの場合は、モデル空間とペーパー空間の要素データを取り込みます。
	1PACKで読み込む	変換したデータをすべてパック化します。配置後、選択すると変換したデータのすべてが選択されますが、パック化選択をOFFにすると、それぞれのデータを選択できます。
線種	線種を読み込む	線種データを読み込んで、「変換設定」で変換後の線種を設定します。
文字	半角文字を全角で読み込む	半角数字、カタカナなどをすべて全角に変換します。
文字	文字を読み込む	文字データを読み込んで、「変換設定」で変換後の文字の高さと幅を調整します。
点	無し	点データを取り込みません。
	補助点	点データを補助点に変換します。
	円	点データを円に変換します。
寸法線	単一要素に分解して読み込む	寸法線を線分と文字列に分解します。
寸法線	寸法線として読み込む	「矢印変換設定」でZEROの寸法線に変換します。

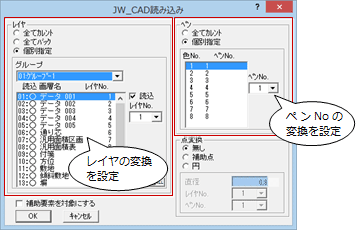

JW_CAD形式ファイルの変換を設定するA111055_frd_sec03

.jww .jwc .jwsファイルを読み込んだときの変換を設定するダイアログです。

メモ

読み込んだAutoCADデータの形式、バージョンによって設定する項目がない場合があります。

レイヤ	読み込んだデータのレイヤの変換先を設定します。
	全てカレント	変換するデータをすべて、ZEROで設定されている現在のレイヤに取り込みます。
	全てバック	変換するデータをすべて、バック図面に取り込みます。
	個別設定	変換するデータを個別に、取り込み先のレイヤを設定します。 JW_CADの「グループ」「画層名」から「レイヤNo.」でZEROの取り込み先のレイヤNo.を指定します。取り込まないレイヤには、「読込」をOFFにします。
ペン	読み込んだデータのペンNo.を設定します。
	全てカレント	変換するデータをすべて、ZEROで設定されている現在のペンNo.にします。
	個別設定	変換するデータを個別にペンNo.を設定します。 JW_CADの「色No.」から「ペンNo.」でペンNo.を設定します。
点変換	無し	点データを取り込みません。
	補助点	点データを補助点に変換します。
	円	点データを円に変換します。「直径」「レイヤNo.」「ペンNo.」で変換後の円を設定します。
補助要素を対象にする	補助データを読み込んで、不出力ペンNo.に変換します。 .jww .jwsファイルを読み込んだときに設定します。

SVGファイルの変換を設定するA111055_frd_sec04

IEなどのブラウザでCADデータを表示できる .svg .svgzファイルを読み込んだときの変換を設定するダイアログです。

1PACKで読み込む	変換したデータをすべてパック化します。配置後、選択すると変換したデータのすべてが選択されますが、パック化選択をOFFにすると、それぞれのデータを選択できます。
バックレイヤに読み込む	変換するデータをすべて、バック図面に取り込みます。
作図範囲でクリップして読み込む	SVGファイルで設定している作図範囲内のデータのみ取り込みます。

メモ

SVG（The Scalable Vector Graphics）は、Web向けのXMLベクター・グラフィックス・フォーマットです。BMPやJPEGなどの画像データファイルとは異なり、直線や曲線といったベクトル情報で画像を表現しているため、画像を拡大縮小しても鮮明に表示・印刷できます。また、ファイルサイズが非常に軽いため、インターネット環境でのデータのやり取りに最適です。
.svgzファイルは、.svgファイルを圧縮したファイルです。

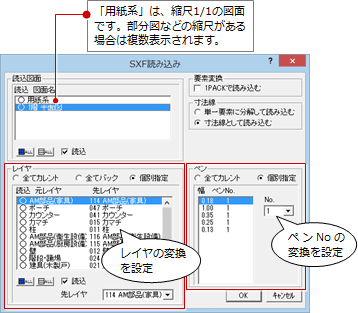

SXFファイルの変換を設定するA111055_frd_sec05

建設分野で使用する電子納品のCADデータ交換形式ファイル .p21 .sfcファイルを読み込んだときの変換を設定するダイアログです。

読込図面	異なる縮尺、座標系の図面の一覧です。「読込」で読み込む縮尺の図面をONにします。
要素変換	1PACKで読み込む	変換したデータをすべてパック化します。配置後、選択すると変換したデータのすべてが選択されますが、パック化選択をOFFにすると、それぞれのデータを選択できます。
寸法線	単一要素に分解して読み込む	線分と文字列に分解して取り込みます。
寸法線	寸法線として読み込む	ZEROの寸法線に変換します。
レイヤ	読み込んだデータのレイヤの変換先を設定します。
	全てカレント	変換するデータをすべて、ZEROで設定されている現在のレイヤに取り込みます。
	全てバック	変換するデータをすべて、バック図面に取り込みます。
	個別設定	変換するデータを個別に、取り込み先のレイヤを設定します。 SXFデータの「元レイヤ」から「先レイヤ」でZEROの取り込み先のレイヤNo.を指定します。取り込まないレイヤには、「読込」をOFFにします。
ペン	読み込んだデータのペンNo.を設定します。
	全てカレント	変換するデータをすべて、ZEROで設定されている現在のペンNo.にします。
	個別設定	変換するデータを個別にペンNo.を設定します。 SXFデータの「ペンNo.」から「No.」でペンNo.を設定します。

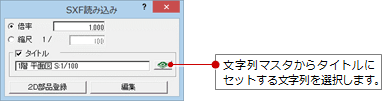

倍率、縮尺、タイトルを設定するA111055_frd_sec06

変換したCADデータをZEROの図面に配置するときの設定ダイアログです。

初期値は、読み込むCADデータがZEROの図面用紙枠内に収まる倍率、縮尺に設定されています。同じ縮尺、等倍で取り込む場合は、初期値のままにします。

メモ

読み込んだCADデータの形式によって設定する項目がない場合があります。

タイトル	図面に取り込むCADデータの下部にタイトルを付けます。
2D部品登録	取り込むCADデータを2D部品マスタに登録します。
編集	取り込んだCADデータを編集してから、図面に取り込みます。
