RIKCAD連携 エクスポート／RIKCAD連携 インポート

RIKCADに読み込む平面データ、建物データのファイルを出力します。.rikファイルが書き出されます。

1. 平面図を開きます。
2. 「ファイル」メニューから「他プログラム専用連携」の「RIKCAD連携 エクスポート」を選びます。

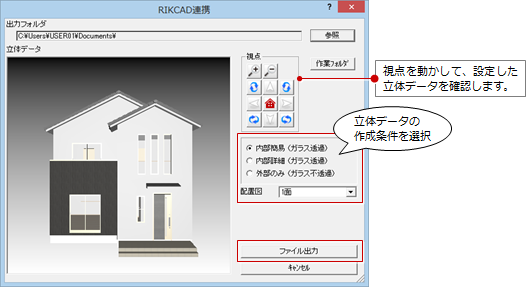

3. 「RIKCAD連携」ダイアログで、出力する立体データの条件を設定します。
4. 「ファイル出力」をクリックします。



   出力フォルダ	作成するファイルの出力先フォルダを設定します。「参照」で、出力先のフォルダを変更できます。
   視点	立体データの視点を動かして確認します。
   作業フォルダ	立体データの変換処理で使用するフォルダです。「作業フォルダ」でフォルダを変更できます。 変更した場合、RIKCADで立体データのテクスチャが異なる場合があります。
   立体データ	出力する立体データを確認します。以下の項目から、立体データを作成する条件を選びます。
   	内部簡易（ガラス透過）	建物内部の柱、壁などの部材データを出力します。建物内部に配置する部品や床の間、床脇など装飾部材は出力されません。「内部詳細（ガラス透過）」で出力するファイルよりサイズが小さくなります。
   	内部詳細（ガラス透過）	建物内部の部材、部品をすべて出力します。出力するファイルのサイズが一番大きくなります。
   	外部のみ（ガラス不透過）	ガラスを不透過にして内部を見えなくします。建物内部の部材、部品は出力されません。出力するファイルのサイズが一番小さくなります。
   配置図	出力する敷地のデータが入力されている配置図の図面を選びます。

RIKCADで作成した敷地の植栽や部品等のデータを読み込むには、ZEROの配置図で「ファイル」メニューから「他プログラム専用連携」の「RIKCAD連携 インポート」を選んでファイルを選択します。

あらかじめ、RIKCADで連携用に .r2f ファイルを準備しておく必要があります。

メモ

• RIKCADから読み込んだデータの属性は、「汎用部品」「汎用植栽」です。
