汎用図面へエクスポート

1. 「ファイル」メニューから「汎用図面へエクスポート」を選びます。
2. 次のダイアログで、汎用図面に変換する条件を設定します。


   変換する縮尺	変換元の図面の縮尺がセットされます。 変換元の図面データを縮尺して、汎用図面（縮尺1/1）に配置します。
   補助要素変換	レイヤ000に入力されている補助点、補助線のデータを出力します。
   不出力要素変換	不出力ペンNo.のデータを出力します。
   カラーラスタ変換	汎用機能で貼り付けたカラーの画像を出力します。
   非表示要素変換	非表示にしているレイヤのデータを出力します。

3. 汎用図面に出力するデータの範囲、汎用図面に配置するときの基準点を指定します。

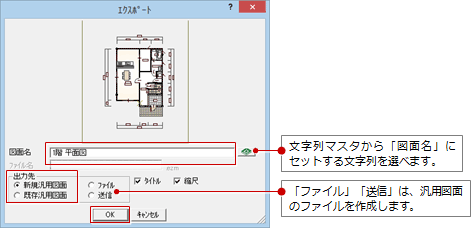

4. 次のダイアログで、出力先の汎用図面を設定して、「OK」をクリックします。



   図面名	汎用図面に出力する図面のタイトルです。
   ファイル名	「出力先」の「ファイル」「送信」のときに作成するファイル名です。
   出力先	選択した図面の出力先を選択します。
   	新規汎用図面	汎用図面を新規に開いて出力します。
   	既存汎用図面	すでに作成されている汎用図面に追加で出力します。
   	ファイル	汎用図面用のファイル（.ezm）に出力します。
   	送信	汎用図面用のファイル（.ezm）に出力して、メールに添付します。
   タイトル	出力先の汎用図面に、配置する図面のタイトルを表記します。
   縮尺	出力先の汎用図面に、配置する図面の縮尺を表記します。

メモ

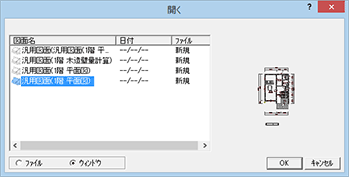

• 出力先が「既存汎用図面」のときは、追加する汎用図面を選びます。


  ファイル	物件で保存した汎用図面やファイル出力した汎用図面の一覧です。
  ウィンドウ	新規作成した汎用図面や、ファイルから開いた汎用図面の一覧です。

図面のデータを出力した汎用図面をファイルにしてメールに添付するには、「出力先」の「送信」をONにし、「ファイル名」を設定して「OK」をクリックします。

以下の確認画面が表示されたら、「はい」か「いいえ」を選択します。「キャンセル」は中止になります。

はい データを圧縮するので、出力するファイルのサイズが小さくなります。ファイルの拡張子が .ezmzになります。 いいえ データを圧縮しません。出力するファイルの拡張子が .ezmファイルになります。 キャンセル 中止します。

メモ

• メールに添付するファイルは、物件フォルダに残りません。
• 非圧縮タイプの .ezmファイルは、エクスプローラーでダブルクリックして開くことができます。
• 圧縮タイプの .ezmzファイルは、エクスプローラーから開くことはできません。ARCHITREND ZEROの汎用図面を開いて読み込みます。
