他図面参照

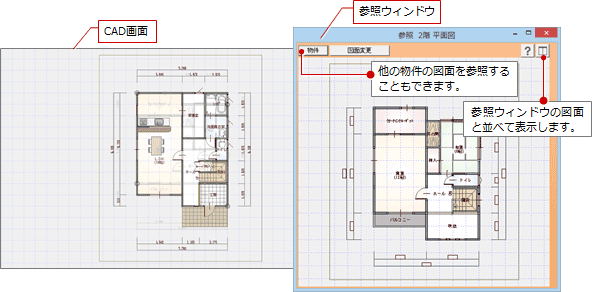

CAD画面に図面が表示されている状態で、「表示」メニューから「他図面参照」を選びます。「参照図面選択」ダイアログで、参照する図面を選びます。

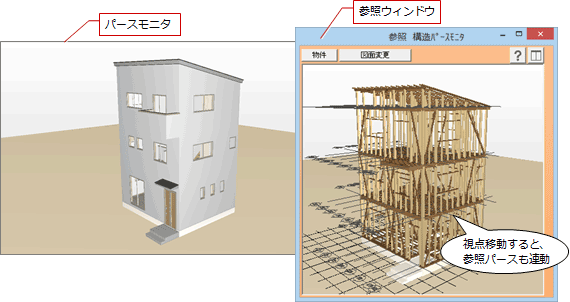

構造のパースなどを別ウィンドウに表示するには、パースが表示されている状態で「表示」メニューから「他図面参照」を選びます。

パースのときは、視点移動が連動します。

メモ

• 各パースモニタ、パーススタジオでデータを保存したパースのみ参照できます。
• 「基本設定：システム1」の「図面の自動保存・更新」の設定による自動保存のタイミングで、参照の図面、パースが最新のデータに更新されます。
