確認申請チェック

ここでは、自動チェック機能を使ったチェックの流れを解説します。

1. ツールバー「システム」の「確認申請チェック」をクリックします。
2. ダイアログでチェックマスタを選んで、「OK」をクリックします。

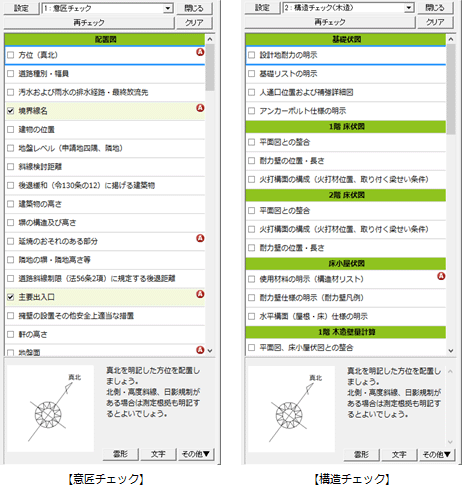

   出荷マスタ	内容
   意匠チェック	配置図、床面積求積図、平面図、立面図、断面図、法規LVS、シックハウスを対象に、意匠的なチェックを行うマスタです。
   構造チェック	木造壁量計算、木造基礎伏図、木造床小屋伏図、木造構造計算を対象に、構造的なチェックを行うマスタです。

3. 画面左側に「確認申請チェック」ウィンドウが開いて、自動的にチェックが実行されます。
   のある項目については、該当するデータが入力されている、または条件を満たしているとき、チェックがONになります。

4. の項目において、チェックがOFFの項目を選びます。ここでは「方位（真北）」を選び、解説画像・解説文を確認します。
   配置図1面が開きます。
5. ここでは、方位マークに「真北」が表示されていないことを確認できます。
6. 「属性変更」をクリックして、方位マークを選びます。

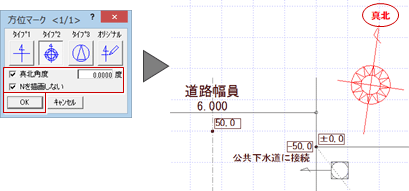

7. ここでは「真北角度」をON、真北角度を「0」、「Nを描画しない」をONにして「OK」をクリックします。
   方位マークに「真北」が表示されたことを確認します。

8. 「再チェック」をクリックします。
   「方位（真北）」のチェックがONになったことを確認します。



ここでは、自動チェック対象外の項目のチェックについて解説します。

1. のないチェック項目を選びます。
   該当する図面（プログラム）が開きます。

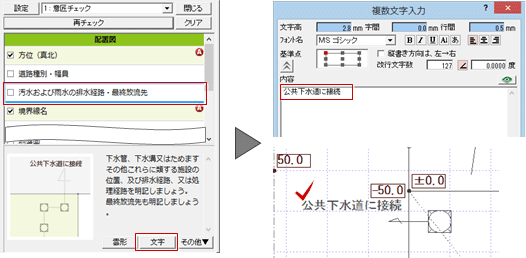

2. ウィンドウ下部の「文字」をクリックします。
3. 必要な内容を入力して、文字列を配置します。
   ※ 文字列の初期値は、チェックマスタで設定されています。

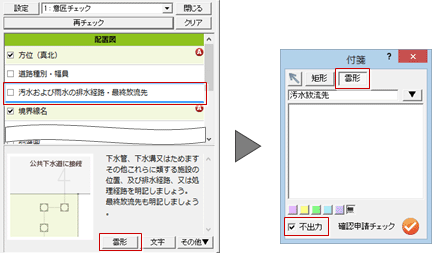

4. ウィンドウ下部の「雲形」をクリックして、「付箋」ダイアログの「雲形」がON、タイトル、「不出力」がONであることを確認します。

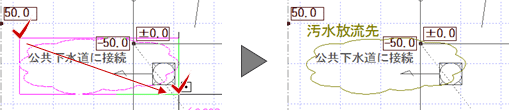

5. 雲形の範囲を指定します。

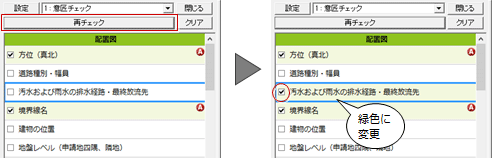

6. 「再チェック」をクリックします。
   チェック項目がONになっていたことを確認します。


メモ

• のないチェック項目の「再チェック」は、ウィンドウ下部の「文字」で必要事項だけを入力してもチェックはONになりません。「雲形」または「その他」メニューの「付箋」でそのチェック項目の付箋を入力すると、チェックがONになります。

設定	現在選択されているチェックマスタを編集します。
マスタ	チェックマスタを切り替えます。
閉じる	「確認申請チェック」ウィンドウを閉じます。 チェックデータの保存の確認画面が開きます。保存するときは「はい」をクリックします。
再チェック	チェックがOFFの項目に対して、の付いたチェック項目を自動チェックします。 例えば、チェックがONになった状態でデータを再入力したとき、条件を満たしていない場合でもチェックはOFFになりません。データの再入力・編集を行った場合は、「クリア」で一旦OFFにしてから「再チェック」を実行してください。 なお、チェック対象の図面を開いていない状態でもチェックされます。
クリア	全項目のチェックをOFFにします。 一旦OFFにして、全項目を再チェックしたいときに使用します。
雲形	選択しているチェック項目に対して雲形形状の付箋（初期値は不出力）を入力します。 特に、のない自動チェック対象外の項目に対して、雲形を入力することで「再チェック」で自動的にチェックされます。
	「雲形」は、ツールバーの「付箋入力」とは機能が異なります。ツールバーの「付箋入力」で入力された付箋では、「再チェック」で自動チェックされません。 （「その他」メニューの「付箋」も同様です）
文字	汎用コマンドの「文字」メニューの「文字」を実行します。 文字列の初期値には、チェックマスタの「文字入力初期値」の内容がセットされます。
その他	「その他」メニューには、選択された項目の関連コマンドと「付箋」「寸法線」コマンドが表示されます。
	「付箋」は、「雲形」と同じ機能です。「付箋」の方は、形状の初期値が「矩形」となります。
	「寸法線」は、汎用コマンドの「寸法線」メニューの「寸法線」と同じ機能です。

チェック項目

がある項目	入力されているデータから自動でチェックできる項目にはが付いています。該当するデータが入力されている場合、「再チェック」でチェックが付きます。
がない項目	自動でチェックできない項目です。必要事項を入力して、「雲形」または「その他」メニューの「付箋」で付箋を入力すると「再チェック」でチェックが付きます。
セル色	白　色：チェックが付いていない項目を示します。 薄緑色：チェックが付いている項目を示します。

ポップアップメニュー

実行できるコマンドは、プログラムやチェック項目によって異なります。

雲形	選択されている項目に対して、雲形形状の付箋を入力します（ウィンドウの「雲形」と同じ機能）。
文字	選択されている項目に対して、文字列を入力します（ウィンドウの「文字」と同じ機能）。
付箋	選択されている項目に対して、矩形の付箋を入力します（ウィンドウの「その他」メニューの「付箋」と同じ機能）。
寸法線	汎用コマンドの「寸法線」メニューの「寸法線」を実行します（ウィンドウの「その他」メニューの「寸法線」と同じ機能）。
クリア	すべてのチェックをOFFにします。
Excel出力	チェック一覧をExcelに出力します。 ※「1」はチェックがON、「0」はチェックがOFFであることを示します。

↖	付箋に引き出し線を付けるときはONにします。

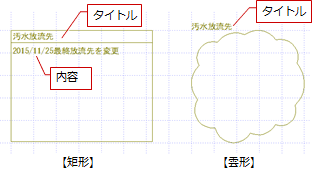

矩形・雲形	付箋の形状を「矩形」にするか、「雲形」にするかを設定します。
タイトル	タイトルの初期値には、チェック項目の名称がセットされます。
内容	特記事項等がある場合は、内容を入力します。 ただし、「雲形」のときはCAD画面には表示されません。
タイトルの表示	付箋にタイトルを表示するときはONにします。クリックするたびにチェックマークのON・OFFが切り替わります。 「雲形」のときは、常に「タイトルの表示」がONとなります。
タイトルの表示位置	「雲形」のとき、付箋に表示するタイトルの位置（左上、右上、左下、右下、中央）を設定します。
文字列マスタ	「タイトル」に入力する文字列を、文字列マスタから選びます。常に上書きで設定されます。
塗り潰し	付箋の塗り潰し有無、塗り潰し色を設定します。塗り潰しのない付箋のときは「無」を選びます。 ※ 塗り潰し色はプログラム固定です。
不出力	付箋を印刷しないときはONにします。付箋を印刷したいときはOFFにします。
確認申請チェック	「確認申請チェック」ウィンドウの「雲形」または「その他」メニューの「付箋」から実行された場合に表示されます。

メモ

• 付箋の線端形状、文字高は、「物件初期設定：CAD関連－寸法線・引出線」の【付箋】で設定します。

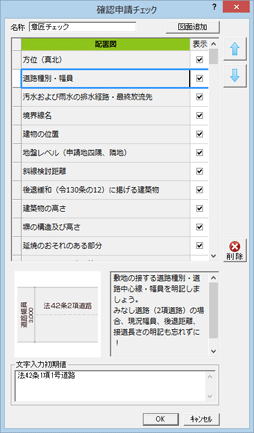

チェックマスタを編集するには、「確認申請チェック」ウィンドウの「設定」をクリックします。

名称	チェックマスタの名称を変更します。この名称が、次のダイアログ、「確認申請チェック」ウィンドウに表示されます。

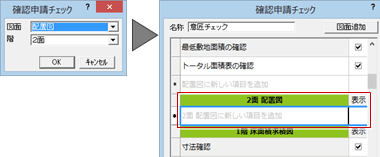

図面追加	新たにチェック対象の図面（プログラム）とその階（面）を追加します。例えば、配置図2面をチェック対象に追加したいときに使用します。 ※ 図面（プログラム）が追加される位置は、プログラム固定です。
項目	チェックの項目名称を表示します。背景が灰色の項目は、名称の変更、削除を行うことはできません。
○○に新しい項目を追加	任意に新しい項目を追加したいときは、「○○に新しい項目を追加」をクリックします。追加された項目の背景は白色となり、項目の削除、解説文・文字入力初期値の編集が可能です。 ただし、「再チェック」による自動チェックの対象とすることはできません。 （追加方法については、「新しい項目を追加するには」を参照）
表示	チェック対象外としたいときは「表示」をOFFにします。「確認申請チェック」ウィンドウに項目が表示されません。
↑・↓	一覧で選択している項目の順序を上下に移動します。 ※ 図面（プログラム）の順序を上下に移動することはできません。
削除	「○○に新しい項目を追加」で追加した項目、「図面追加」で追加した図面（プログラム）を削除します。 削除したい項目（背景が白色）、または図面（背景が緑色）を選んでから「削除」をクリックします。

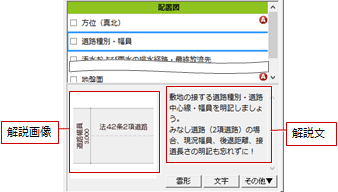

解説画像	一覧で選択している項目に対して、「確認申請チェック」ウィンドウ左下に表示する画像が表示されます。 ※ 背景が灰色の項目については画像が設定されています（変更不可）。 ※ 背景が白色の項目については、画像を追加することができません。
解説文	一覧で選択している白色の項目に対して、「確認申請チェック」ウィンドウ右下に表示する解説文を設定します。 ※ 背景が灰色の項目については変更できません。

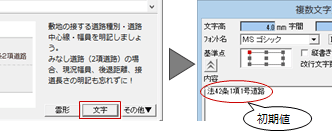

文字入力初期値	一覧で選択している白色の項目に対して、「確認申請チェック」ウィンドウの「文字」を実行したときの「複数文字入力」ダイアログにセットしたい文字列を入力します。

メモ

• チェックマスタの保存先フォルダは、「○:\FcApp\ATZERO\ATZEROMASTER\性能チェック」です。
• チェック可能なプログラム


  意匠	配置図、建築面積求積図、床面積求積図、平面図、屋根伏図、天井伏図
  実施	立面図、断面図、平面詳細図、内部仕上表、外部仕上表、矩計図
  申請・性能	シックハウスチェック、日影・天空図、法規LVS、外皮性能計算、温熱環境計算、温熱環境仕様 木造壁量計算、2×4壁量計算 ※「シックハウス換気計算図」「外皮性能図」「木造壁量計算表」など図面プログラムも含む
  木造構造図	木造基礎伏図、木造床小屋伏図、木造構造計算
  2×4構造図	2×4基礎伏図、2×4土台伏図、2×4床伏図、2×4天井根太伏図、2×4小屋伏図、2×4構造計算
  SRC構造図	伏図

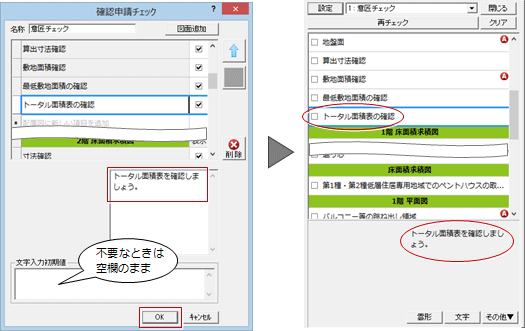

新しい項目を追加するには

ここでは配置図に項目を追加する操作を解説します。

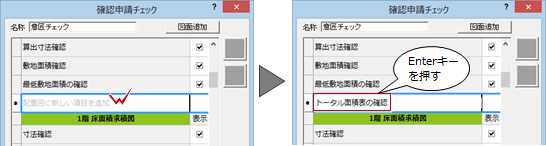

1. 「配置図」の項目の一番下にある「配置図に新しい項目を追加」をダブルクリックします。
2. 項目名を入力して、Enterキーを押します。

3. ダイアログ下部のボックスに解説文を入力します。
4. 「文字入力初期値」に文字列の初期値を設定します。初期値が不要のときは設定する必要はありません。
5. 同様な手順で、他の項目を追加します。
6. 追加を終えたら、「OK」をクリックします。


のチェック項目は、入力されているデータもしくはデータの属性を確認して、条件を満たしている場合、自動的にチェックが付きます。

ここでは、配置図と平面図ののチェック項目が、どういったデータをもとに判別しているのかを確認してみましょう。

配置図
方位（真北）	タイプ1・タイプ2の方位マークに「真北」が表示されている。 （方位マークの属性変更ダイアログの「真北角度」をON、真北角度が「0」のときは「Nを描画しない」がON） タイプ3・オリジナルの方位マークのときは、自動チェック対象外です。 ウィンドウ下部の「文字」「雲形」を使って自動チェックしてください。 オリジナルの方位マークの場合、方位マークに付く文字列「N」を「真北」に変更しても自動チェックでONになりません。
境界線名	敷地に敷地境界線の名称が表示されている。 （敷地の属性変更ダイアログの「境界線名」がON）
延焼のおそれのある部分	「建物」メニューの「延焼線」にある「延焼線自動配置」で延焼の恐れのある領域が入力されている。
主要出入口	「建物」メニューの「建物区画」にある「建物区画自動配置」、または「建物」メニューの「出入口マーク入力」で出入口マーク（▲）が入力されている。
地盤面	「表」メニューの「地盤面算定表」で地盤面算定図・表が作成されている。
敷地面積確認	「表」メニューの「三斜法敷地面積表」で三斜法敷地面積表が作成されている。
平面図
バルコニー等の跳ね出し領域	「読み込み」メニューの「他図面情報読み込み」の「オーバーハングライン描画」で、オーバーハングのラインが描画されている。
延焼のおそれのある部分	「性能」メニューの「延焼線読込」で、配置図の延焼線が読み込まれている。
住宅用防災機器	「性能」メニューの「住宅用火災警報器」で、住宅用火災警報器が配置されている。
通り芯	通り芯が入力されている。
階段の構造	「性能」メニューの「階段有効幅・段数」で、階段の有効幅・段数が作図されている。
耐力壁	耐力壁が入力されている。
通し柱	通し柱が入力されている。
