3D面間計測／3D線間計測／3D点間計測／3D簡易計測／3D面積計測

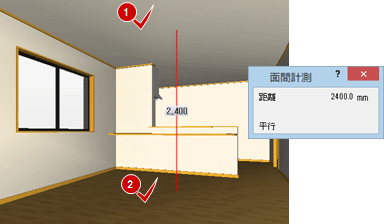

2つの面（仕上面など）を指定して面間距離を計測します。

1. 「情報」メニューから「3D面間計測」を選びます。
2. 1つ目の面をクリックします。
   指定を間違った場合は、キーボードのBackSpaceキーで取り消すことができます。
3. 2つ目の面をクリックします。
   ダイアログに面間の距離、位置関係（平行や垂直）が表示されます。

4. 計測コマンドを取り消すには、キーボードのEscキーを押します。

メモ

• 2面目を指定する際、Shift キーを押しながらクリックすると、点を指定でき、面と点との距離が計測できます。

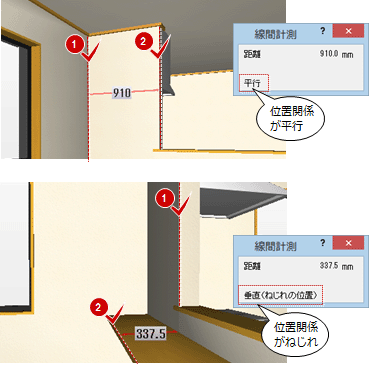

2つの線分（仕上の辺など）を指定して 2 線間の距離を計測します。

1. 「情報」メニューから「3D線間計測」を選びます。
2. 1本目の線分をクリックします。
   3Dピックの表示を確認してクリックします。
   指定を間違った場合は、キーボードのBackSpaceキーで取り消すことができます。
3. 2本目の線分をクリックします。
   ダイアログに線間の距離、位置関係（平行やねじれ）が表示されます。

4. 計測コマンドを取り消すには、キーボードのEscキーを押します。

メモ

• 2面目を指定する際、Shift キーを押しながらクリックすると、点を指定でき、線点間距離が計測できます。

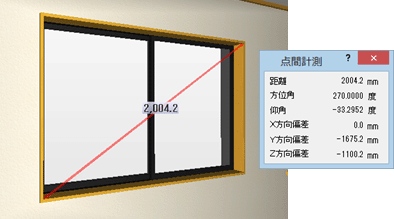

2つの点（仕上面上や建具の端点など）を指定して、2点間の距離、方位角、仰角、XYZ方向の偏差を計測します。

1. 「情報」メニューから「3D点間計測」を選びます。
2. 1点目の線分をクリックします。
   3Dピックの表示を確認してクリックします。
   指定を間違った場合は、キーボードのBackSpaceキーで取り消すことができます。
3. 2点目の線分をクリックします。
   ダイアログに2点間の距離、距離、方位角、仰角が表示されます。

4. 計測コマンドを取り消すには、キーボードのEscキーを押します。

メモ

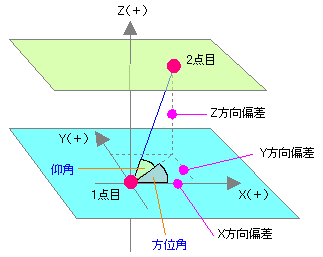

• 方位角・仰角・偏差について


  方位角	X軸方向を 0 度として、点間の方位角が表示されます。
  仰角	水平方向を 0 度として、点間の仰角が表示されます。
  偏差	点間の距離を、X軸方向、Y軸方向、Z軸方向の距離で表示します。

指定した点から面（仕上面など）までのXYZ方向の距離を計測します。

1. 「情報」メニューから「3D簡易計測」を選びます。
2. 計測する位置をクリックします。
   指定した点から最初に見つかった面までの距離とその距離間を示す寸法線を表示します。

3. 計測コマンドを取り消すには、キーボードのEscキーを押します。

メモ

• 距離が、90㎜以下の場合は距離が表示されません。

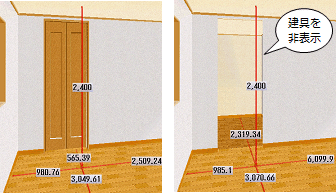

• 簡易計測は、現在のデータの表示状態を元に判定します。次のように、計測したくない部材は、拡張画面の「表示」タブで非表示にしてから計測します。

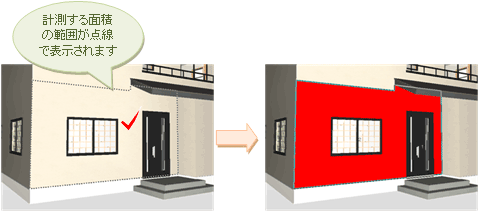

指定した面の面積を計測します。

1. 「情報」メニューから「3D面積計測」を選びます。
2. 面をクリックします。

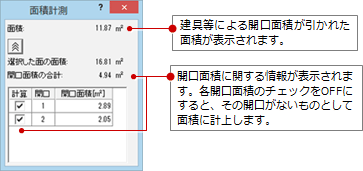

3. 「面積計測」ダイアログで面積を確認します。
   開口部の面積を考慮しない場合は、「計算」の各開口のチェックをはずします。

4. 計測コマンドを取り消すには、キーボードのEscキーを押します。

メモ

• 各開口面積のNo.が、モニタの建具に表示されます。

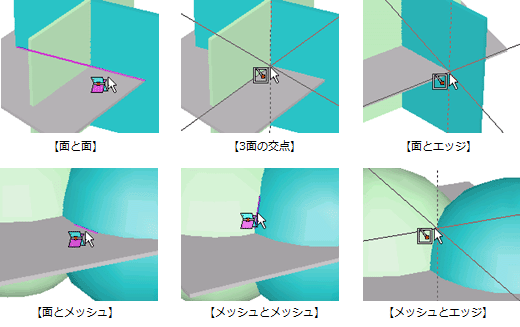

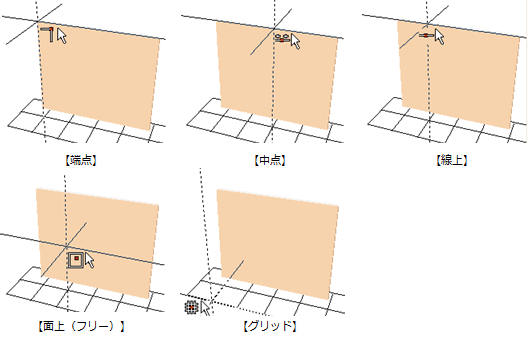

線間・点間計測を行う際、パースのウィンドウ上でのマウスポインタの位置によって、ピックできる点を自動的に認識して、マウスポインタに表示されます。

ピックが可能な箇所と表示されるピックモードは、次の通りです。

メモ

• マウスポインタのある位置からピック可能な点を検索するときの範囲は、「基本設定：操作2」の「ピック感度」で設定します。このピック感度のドット数の範囲に該当する点があればピックされます。
• 線間計測の場合、「基本設定：操作2」の「検索感度」のドット数の範囲でピックされます。
