JWWエクスポート／PDFエクスポート／ARCHI Box 2Dエクスポート／DocuWorksエクスポート

図面をJw_cadファイル、PDFファイル、ARCHI Box 2Dファイル（ARCHITREND Managerならびに契約が必要）、DocuWorks文書（ドライバが必要）にエクスポートします。

JWWファイルにエクスポートするA170500_exj_sec01

現在開いている図面データを Jw_cadファイルに出力します。

拡張子	*.jww
ファイル名	図面名から自動的に設定されます。例：図面名「1階平面図,2階平面図」→ファイル名「1階平面図_2階平面図.jww」
出力フォルダ	次の2つの出力先を指定できます。 JWW：（データフォルダ）\変換_jww\（物件名フォルダ）汎用：（データフォルダ）\（物件No）\汎用

「エクスポート」メニューから「JWWエクスポート」を選びます。
「更新日簡易チェック」ダイアログで内容を確認して「継続」をクリックします。
「JWWエクスポート」ダイアログで書き込み先のボタンをONにして、「OK」をクリックします。

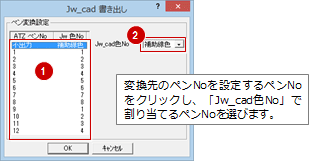

「Jw_cad書き出し」ダイアログで、変換先のJw_cadデータに割り当てるペンNoを設定して、「OK」をクリックします。
Jw_cadが起動します。

メモ

「JWWエクスポート」では、不出力、補助点線は出力されません。不出力、補助点線を出力したい場合は、「ファイル」メニューの「ファイル書き出し」にある「JW_CAD書き出し」を使用します。

PDFファイルにエクスポートするA170500_exj_sec02

図面を選択して、PDFファイルに出力します。

拡張子	*.pdf
ファイル名	1図面の場合：物件名_図面No 複数図面の場合：物件名_出力対象とした最初の図面No　※1本のファイル
出力フォルダ	物件フォルダ（001、002…）の「プレゼン」フォルダ

「エクスポート」メニューから「PDFエクスポート」を選びます。
「更新日簡易チェック」ダイアログで内容を確認して「継続」をクリックします。
「PDFエクスポート（図面選択）」ダイアログでエクスポートする図面をすべて選択します。
CtrlキーとShiftキーを使って複数図面を選択できます。また、Ctrl キーを押しながら選択済みの図面をクリックすると選択を解除できます。
「OK」をクリックします。
PDFが開かれている場合は保存できませんので、PDFを閉じてから再度コマンドを実行してください。

メモ

「専用初期設定：印刷」の「PDFエクスポート時に物件情報を出力する」をONにすると、PDFと同時に、物件情報を書き込んだCSVファイルを出力します。
インストール時に、アンテナハウス社製のPDFドライバ「Antenna House PDF Driver」がインストールされます。 Adobe社製のPDFドライバ「Adobe PDF」「Acrobat Distiller」がインストールされている場合は、後者のドライバを使用してPDFファイルを作成します。

ARCHI Box 2DファイルにエクスポートするA170500_exj_sec03

図面を選択して、ARCHI Boxで閲覧するファイル形式にエクスポートし、ARCHI Boxへアップロードします。

拡張子	*.fcax2d
ファイル名	図面No_図面名 ※ 複数図面の場合は、1図面ごとに出力されます。
出力フォルダ	物件フォルダ（001、002…）の「ARCHIBox2D」フォルダ

「エクスポート」メニューから「ARCHI Box 2Dエクスポート」を選びます。
「更新日簡易チェック」ダイアログで内容を確認して「継続」をクリックします。
「ARCHI Box 2Dエクスポート（図面選択）」ダイアログでエクスポートする図面をすべて選択します。
CtrlキーとShiftキーを使って複数図面を選択できます。また、Ctrl キーを押しながら選択済みの図面をクリックすると選択を解除できます。
「OK」をクリックします。
完了の確認画面で、続けてアップロードを行う場合は「はい」をクリックします。
アップロードを行わない場合は「いいえ」をクリックします。
アップロード先のお客様、工事のフォルダを確認します。
「ARCHI Box アップローダー」ダイアログの「ARCHI Box 2D」にあるエクスポートファイルにチェックを付けてアップロードします。

メモ

アップロードするには、ARCHITREND Managerがインストールされている必要があります。
ARCHI Box/TREND Netを利用するには、別途契約が必要です。契約したら、ARCHITREND Managerでログインするためのアカウント情報を設定します。
すでにファイル（拡張子.fcax2d）がある場合は、「ファイル」メニューの「ARCHI Box/TREND Netアップロード」でアップロードします。

DocuWorks文書にエクスポートするA170500_exj_sec04

図面の印刷イメージを、富士ゼロックス株式会社製の文書管理ソフトウェア「DocuWorks」で利用できるファイル形式に出力します。

拡張子	*.xdw
ファイル名	図面No_図面名 ※ 複数図面の場合は、1図面ごとに出力されます。
出力フォルダ	DocuWorks文書の閲覧ソフト「DocuWorks Viewer」で設定されている新規文書の保存先フォルダに出力されます。

「エクスポート」メニューから「DocuWorksエクスポート」を選びます。
「更新日簡易チェック」ダイアログで内容を確認して「継続」をクリックします。
「DocuWorksエクスポート（図面選択）」ダイアログエクスポートする図面をすべて選択します。
CtrlキーとShiftキーを使って複数図面を選択できます。また、Ctrl キーを押しながら選択済みの図面をクリックすると選択を解除できます。
「OK」をクリックします。

メモ

DocuWorksが必要です。
DocuWorksファイル形式に出力するプリンタードライバーが必要です。富士ゼロックス株式会社製ソフトウェア「DocuWorks」をセットアップすると、このプリンタードライバーがインストールされます。
