2×4構造材マスタ

2×4構造材マスタでは、構造材の寸法型式（スタッド）、樹種、等級、割付方法、基準強度などを設定します。

2×4構造図で配置する部材の寸法型式や積算情報などの多くは2×4構造材マスタから連動するため、構造図を作成する前に構造材マスタを登録・編集しておきます。

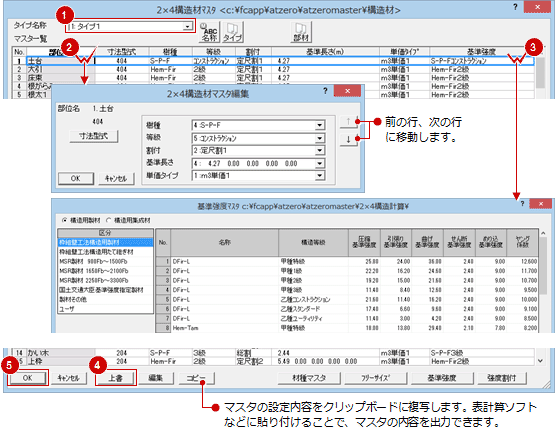

2×4構造材をマスタに登録するA185500_tkm_sec01

2×4構造材マスタは、9種類のタイプをマスタとして登録できます。

なお、2×4構造材マスタを保存するフォルダは、「物件初期設定：マスタ環境－構造図マスタフォルダ」の「構造材」で設定します。

寸法型式

決められた寸法型式の材木を使用する場合は「寸法型式選択」ダイアログの「スタッド」、寸法型式にないサイズの材木を使用する場合は「フリー」をONにして寸法型式を選びます。

※ 選択可能なスタッド型式は次の通りです。これ以外は選択できません。
なお、スタッドサイズは「物件初期設定：2×4専用」で設定します。

1×4
1×6

2×3
2×4
2×5
2×6
2×8
2×10
2×12

3×4
3×6

4×4
4×6
4×8
4×10
4×12
4×14
4×16

6×6
6×10
6×12
6×14
6×16

※ フリーの寸法は「フリーサイズ」で登録します。

樹種、等級

「材種マスタ」で登録されている樹種、等級を選びます。

割付、基準長さ

割付方法を「一本割」「定尺割1」「定尺割2」「総割」から選びます。また、「材種マスタ」で登録されている基準長さを選びます。
（詳しくは、「割付方法について」を参照）

単価タイプ

使用する2×4構造材単価マスタの単価タイプを選びます。

部位の「基準強度」のセルをダブルクリックします。
「基準強度マスタ」ダイアログで、区分、強度等級、強度樹種を選んで「OK」をクリックします。
ダイアログ下部の「強度割付」を使用すると、樹種から基準強度マスタを検索して自動割付することも可能です。
「上書」をクリックして、マスタに保存します。
「OK」をクリックして、2×4構造材マスタを終了します。
「物件初期設定：マスタ環境－構造図マスタフォルダ」の「構造材マスタタイプ（2×4）」で、使用するマスタタイプを設定します。

	タイプ名称入力	マスタの名称を変更します。
	タイプ別複写	現在開いているマスタに、別のタイプのマスタを複写します。をクリックし、複写元のマスタを選んで「OK」をクリックすると、複写元の内容が現在のマスタに上書き複写されます。
	部材別複写	他の部材の設定内容を複写します。変更する部材を選んでをクリックし、複写元の部位を選んで「OK」をクリックすると、部位名以外の設定内容すべてが複写されます。このとき、「タイプ名称」を切り替えると、他のマスタタイプからも部材の設定内容を複写できます。

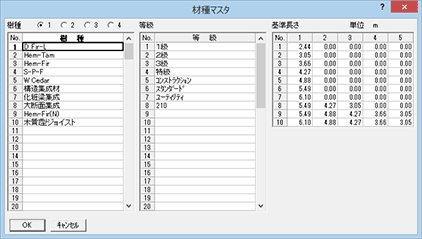

積算で使う樹種、等級、基準長さなどは、「材種マスタ」で設定します。

設定を変更するには、セルをダブルクリック、またはF2キーを押します。

樹種	200種類まで登録でき、（1）～（4）をクリックして一覧を切り替えます。
等級	50種類まで登録できます。
基準長さ	部材を「定尺割1」「定尺割2」「総割」で割り付けるときの基準となる長さを設定します。10パターン登録できます。「定尺割1」「総割」の場合、No.1の列の値が基準長さになります。「定尺割2」の場合、No.1～5の値が基準長さになります。No.1～5の値は、長い順に設定します。（詳しくは、「割付方法について」を参照）

集成材など、スタッドにない寸法は、「フリーサイズ」で設定します。20サイズまで登録できます。

数値を入力するには、セルをダブルクリック、またはF2キーを押します。
　

幅、せい	スタッドにない寸法の幅、せいを設定します。 1.0×1.0で登録されている寸法は、フリーサイズの選択時に表示されません。
I型	I型ジョイストの場合、セルをクリックして「○」にします。「○」の付いたサイズの部材を使用すると、パースや断面にてI型の形状で表現されます。
表記	フリーサイズの選択時に表示する名称を入力します。表記名が入力されていない場合は、「幅×せい」の数値が表示されます。
