専用初期設定：外部シンボル－竪樋

「外部」メニューの「排水」にある「竪樋」の初期値を設定します。

この設定は、屋根伏図の「排水」メニューの「はい樋」の初期値にもなります。

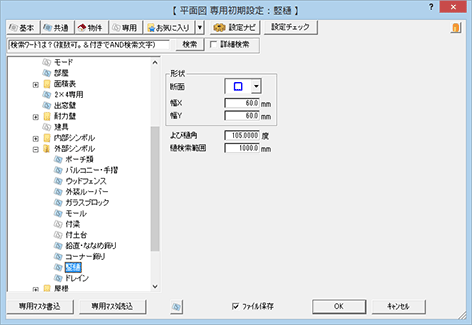

竪樋・はい樋の初期値を変更するには

断面 竪樋の断面形状「丸」「矩形」を設定します。
幅X・幅Y 断面形状が「矩形」の場合の幅を設定します。
直径 断面形状が丸の場合の直径を設定します。
屋根伏図のはい樋の場合の「幅Y」（または「直径」）は、次のように設定します。
よび樋角 竪樋上部と他の樋シンボルをつなげるよび樋の角度を設定します。90度から180度の範囲で設定します。
樋検索範囲 接続する集水器や樋の接続範囲を設定します。
竪樋を集水器や他の樋と接続する場合、「樋検索範囲」で設定された距離内にある集水器や樋を接続の対象とします。
