専用初期設定：外部シンボル－ドレイン

「外部」メニューの「排水」にある「縦型ドレイン」「横型ドレイン」の初期値を設定します。

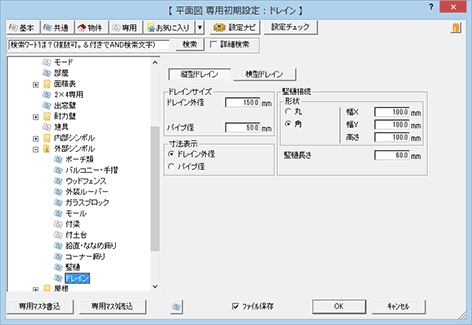

ドレインの初期値を変更するには

縦型ドレインは「縦型ドレイン」をクリック、横型ドレインは「横型ドレイン」をクリックしてから設定します。

縦型ドレイン

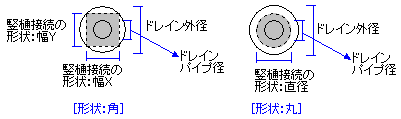

ドレイン外径・パイプ径	縦型ドレインの外径とパイプ径を設定します。
竪樋接続	「形状」で「丸」「角」を選び、ドレインの形状を設定します。
竪樋長さ	ドレインとよび樋の間に入る垂直な竪樋の長さを設定します。立体作成時には、竪樋の一部として立体表現されます。
横型ドレイン
横幅・縦幅・パイプ径	縦型ドレインの横幅と縦幅、パイプ径を設定します。 ※ 横型ドレインの「壁+仕上厚」「オフセット」は、ドレイン入力時に設定します。
竪樋接続	横型ドレインの「形状」を「集水器型」「エルボ丸」「エルボ角」にするかを設定します。「集水器型」の場合、幅X、幅Y、高さを設定します。「エルボ丸」「エルボ角」の場合、エルボ丸とエルボ角のサイズは、竪樋のサイズから取得されます。
竪樋長さ	ドレインとよび樋の間に入る垂直な竪樋の長さを設定します。立体作成時には、竪樋の一部として立体表現されます。
