内法から間取り

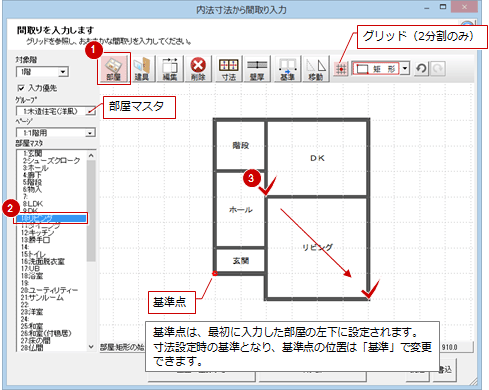

1. 「自動」メニューから「内法から間取り」を選びます。
2. 「内法から間取り入力」ダイアログの「部屋」をクリックします。
3. 「部屋マスタ」から部屋を選びます。
4. 部屋の範囲をクリックします（入力方法：矩形）。
   ここでは、大まかに入力し、あとで内法寸法を変更します。


メモ

• 入力済みの物件で「自動」メニューの「内法から間取り」を実行すると、元の平面データが削除されて「内法寸法から間取り入力」ダイアログで入力したものに置き換わります。

「寸法」で寸法を変更する際の基準となります。

1. 「内法から間取り入力」ダイアログの「基準」をクリックします。
   ピンク色の円が表示されます。
2. 基準点の位置をクリックします。


1. 「内法から間取り入力」ダイアログの「壁厚」をクリックします。
2. 「壁厚一括設定」ダイアログで外壁・内壁の構造、外壁・内壁の躯体厚を設定して、「OK」をクリックします。

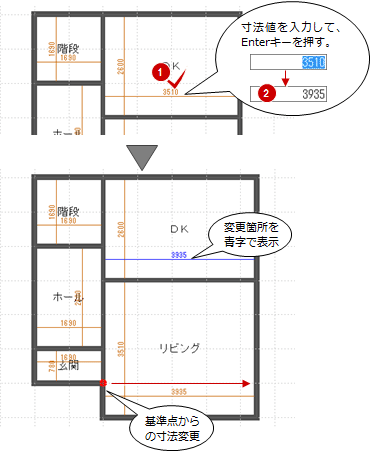

1. 「内法から間取り入力」ダイアログの「寸法」をクリックします。
2. 変更する寸法をクリックします。
3. 計測した寸法を入力して、Enterキーを押します。
   部屋が伸縮し、変更した寸法は青く表示されます。


メモ

• 「寸法値表示」の切り替えについて


  すべて 部屋の内法寸法、建具幅、壁厚（仕上厚を含む）を表示します。 部屋 部屋の内法寸法を表示します。 建具 建具が入力されているときに、躯体面から建具の端までの距離、建具幅を表示します。 壁 壁仕上厚を含んだ厚さを表示します。 このときの壁仕上厚は、入力した部屋マスタで設定されている内壁仕上の厚さを使用します。 外壁仕上の厚さは、「物件初期設定：外部標準－外部標準」で設定されている外壁仕上の厚さを使用します。

• 変更した寸法（青色）を、さらに他の箇所で寸法を変更した場合は、次のように表示されます。


寸法の変更が完了したら、平面図に反映します。

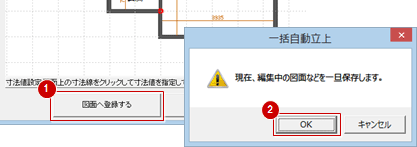

1. 「内法から間取り入力」ダイアログの「図面へ登録する」をクリックします。
2. 確認画面で「OK」をクリックします。
