カマチ
玄関床の上り口にカマチを配置します。
カマチを配置するA210336_kam_sec01
「柱壁」メニューから「カマチ」を選びます。- 「開口部」ダイアログで配置基準、逃げなどを設定します。
- カマチの始点、終点をクリックします。
- 最後にEnterキー、または右クリックして「OK」をクリックします。
メモ

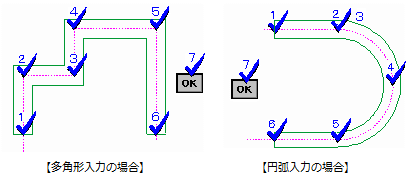

- カマチの入力方法は、多角形円形入力となっているため、次のような入力が可能です。
円弧状に入力するには、同一点をクリックして円弧の通過点、終点をクリックします。または、Shift キーを押しながら通過点、終点をクリックしても可能です。
- 壁よりも先にカマチを配置している場合、

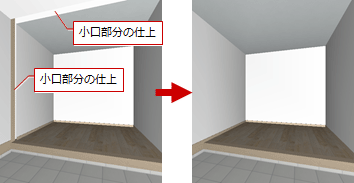

「一括作成」ではカマチ以外に壁を自動配置します。 - 「カマチ」ダイアログの「壁編集」をONにしたとき、自動的に柱壁・壁仕上が開口されます。ただし、カマチが入力された壁の小口の仕上は自動的に作成されないので、壁仕上・天井仕上の再作成が必要です。
「カマチ」ダイアログの機能A210336_kam_sec02
| 柱芯ピック | ピックモードが有効にならない間くずれした部屋の柱などを指定して入力するときにONにすると、柱芯をピックできます。 |
| 【柱芯をピック可能な柱】 通し柱、隅柱、管柱、丸柱、半柱、床柱、RC柱、S柱 |
|
| 幅・せい | カマチの幅・せいを設定します。 |
| カマチのチリは、「物件初期設定：壁」の【チリ】にある「巾木・見切縁」で設定します。 | |
| 管柱サイズと同一 | カマチの幅を管柱と同じ幅にするときは、ONにします。 管柱の幅は、「物件初期設定：柱・基礎・束」の「木（管柱）」で設定されています。 |
| 逃げ | 始点と終点を指定した位置からカマチの端までの距離を設定します。 逃げを設定しない場合はOFFにします。 |
| 壁編集 | 柱壁・壁仕上を削除してカマチを入力する場合はONにします。このとき、木造の場合、カマチの両端に柱（管柱または半柱）が配置されます。 柱壁・壁仕上を削除しない場合はOFFにします。たれ壁が入力されている箇所にカマチを入力する場合はOFFにしてください。 |
| 素材 | 属性変更時に設定可能です。カマチの立体表現で使用する素材を設定します。 |
