柱壁ロック

1. 「柱壁」メニューから「柱壁ロック」を選びます。
2. 「部材別指定」で、ロックする柱や壁の条件を設定します。
   ロックする条件の項目をONにします。ロックしない項目はOFFにします。
3. 条件を設定したら、「指定部材を反映」をクリックします。

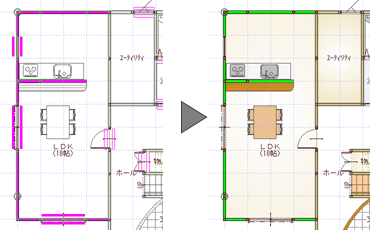

   ロックする対象の部材がラバーバンドの色で表示されます。まだロックは確定されていません。
4. ロックしない柱や壁が対象になっている場合は、直接その部材をクリックして解除します。
   また、ロックする部材をクリックして追加することもできます。

5. 「柱壁ロックの設定を有効にする」がONになっていることを確認して、「確定」をクリックします。



メモ

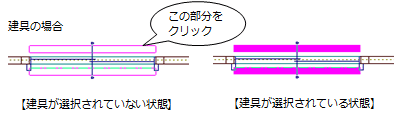

• 手順4にて、図面で直接指定できる部材は、柱、壁、筋かい、建具、ポーチ柱、ガラスブロック、出窓壁となります。筋かいと建具、ガラスブロックは、表示されるラバーバンドをクリックすると選択できます。

• 円弧形状の部材は、ロックできません。

「柱壁」メニューの「柱壁ロック」を実行します。「柱壁ロック」ダイアログの「柱壁ロックの設定を有効にする」をOFFにして、「確定」をクリックします。

メモ

• ロックした情報は残っているため、再度ロックするときは「柱壁ロックの設定を有効にする」をONにするだけでロックされます。
