建具／クイック建具入力

1. 「建具」をクリックします。
   または建具入力バーの「クイック建具」をクリックします。
2. 「クイック建具入力」ダイアログの「キー」「補正タイプ」を設定します。
3. 建具の始点と終点をクリックします。


メモ

• 窓の取付高は、クイック建具マスタで設定されている「窓取付高」となります。
• 使用するクイック建具マスタは、「物件初期設定：マスタ環境－共通マスタフォルダ」の「クイック建具マスタタイプ」で設定します。

マスタタイプ	クイック建具マスタに登録されているタイプを切り替えます。

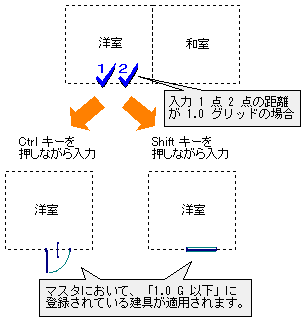

キー	外部に建具を入力する場合は、「自動判定」「戸（外部）」「窓（外部）」が有効となります。 ダイアログのキー部分をクリックしてもかまいません。 「自動判定」で外部戸・窓を入力する場合は、「キーなし」とします。 外部戸は、Ctrl キーを押しながら入力します。 外部窓は、Shift キーを押しながら入力します。
補正タイプ	補正タイプをクリックします（キー割り当てはありません）。 入力点の補正を行わない場合は、「1 ・---・ 2」をクリックします。

外部建具の大壁・真壁の判定

部屋の外周部を外部と判断し、部屋属性の「壁タイプ」より自動判定します。

マスタでは、大壁戸、大壁窓、真壁戸、真壁窓と分類して建具を登録しているため、大壁と真壁で入力される建具が異なります。

壁タイプ	クイック建具マスタ
大壁	「外部」の「1階大壁戸」「1階大壁窓」「1階以外大壁戸」「1階以外大壁窓」の建具が入力されます。
真壁	「外部」の「1階真壁戸」「1階真壁窓」「1階以外真壁戸」「1階以外真壁窓」の建具が入力されます。
大壁 ※ 床仕上の床タイプが「畳床」

玄関・勝手口の外部建具

玄関、勝手口、縁側、サニタリー、車庫の場合は、 Ctrl キーと Shift キーによる窓と戸の入力分けができません。

部屋タイプにより、次のマスタが使用されます。

部屋タイプ	クイック建具マスタ
玄関	「外部」の「玄関」の建具が入力されます。
勝手口	「外部」の「勝手口」の建具が入力されます。
縁側	「外部」の「縁側」の建具が入力されます。
便所、浴室（ユニットバス）、浴室（在来）、脱衣所、洗面所	「外部」の「サニタリー」の建具が入力されます。
車庫等	「外部」の「車庫」の建具が入力されます。
台所	キー指定なし（窓の入力）の場合は、「大壁窓」「真壁窓」の建具が入力され、Ctrlキー（戸の入力）の場合は、「外部」の「勝手口」の建具が入力されます。

外部戸と窓の自動判定

ポーチや犬走りなどがある場合	ポーチ、犬走り、ウッドデッキ、ベランダ、バルコニー、濡れ縁に接する部屋線上に入力する場合は、自動的に「戸」が入力されます。 この箇所に「窓」を入力したい場合は、Ctrl キーを押しながら入力してください。
ポーチや犬走りなどがない場合	ポーチ、犬走りなどがない場合は、自動的に「窓」が入力されます。「戸」を入力したい場合は、Shift キーを押しながら入力してください。

内部戸の自動判定

部屋属性の「部屋タイプ」より自動判定します。

クイック建具マスタでは、隣接する部屋ごとに建具を登録しているため、洋室と和室の間と、和室と縁側の間に配置する場合では、入力される建具が異なります。

洋室と和室の間には、「洋室」と「和室」が交差するセルに登録されている建具が入力されます。 和室と縁側の間には、「和室」と「縁側」が交差するセルに登録されている建具が入力されます。

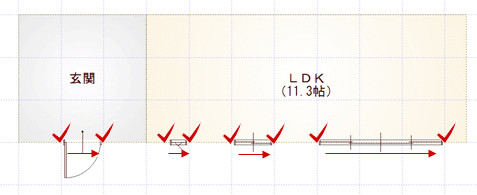

片開き建具は、1点目が吊元となります。

外部建具の場合

外部側に開き方向が設定されます。

内部建具の場合

隣接する部屋の部屋タイプにより開き方向が決定されます。

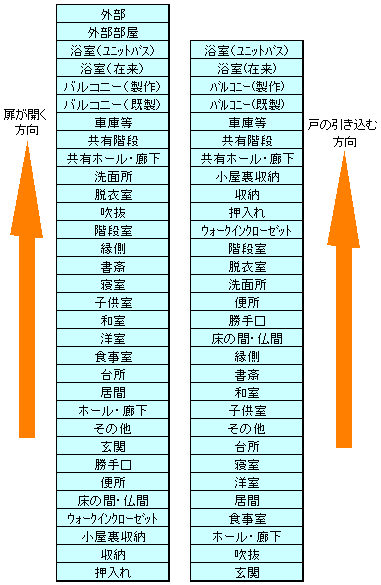

開き方向における部屋タイプの優先度は、次のようになっています（プログラム固定）。

開き戸の場合、上位にある部屋側に扉が開き、下位にある部屋側には開かないようになっています。部屋タイプ「ホール・廊下」と「押入れ」の間に開き戸を入力した場合、「ホール・廊下」側に扉が開くことになります。

左図「外部部屋」は、部屋属性ダイアログの「外部部屋」がONの部屋を指します。

メモ

• 内・外が「ふすま」「木製」となっている２～４枚引違戸を、和室と洋室の境界に入力すると、和室側がふすまとなるように建具が入力されます。
