建具色変更

図面に入力されている建具の色を一括変更します。

メモ

  • AT建具の色、立体建具・画像建具（AM建具）の本体色（枠のみ変更可）は変更できません。
Closed

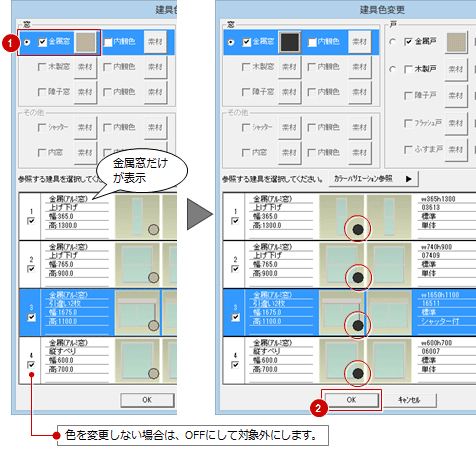

単色素材を使って変更するA210440_tkc_sec01
  1. 「建具」メニューから「建具色変更」を選びます。
  2. 色を変更する建具を選択します。
    選択しようとした建具がすべてAT建具の場合は選択できません。再度、選択を行ってください。
  3. 「建具色変更」ダイアログで、変更する種別をONにして、素材の色を設定します。
  4. 「OK」をクリックします。

メモ

  • 内観色を設定している建具のみに対して、内観色を変更する場合は、その建具種別の「内観色」をONにして色を設定します。内観色を設定した場合でも、内観色が設定されていない建具は変更できません。
Closed

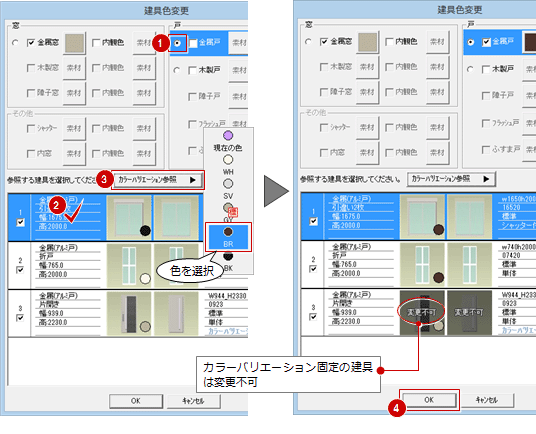

カラーバリエーションを参照して色を変更するにはA210440_tkc_sec02
  1. 「建具色変更」ダイアログで、色の種別を変更する建具を選択します。
  2. 一覧から、参照するカラーバリエーションが設定されている建具を選びます。
  3. 「カラーバリエーション参照」をクリックすると、選択した建具のカラーバリエーションが表示されます。
    使用する色を選びます。
  4. 「OK」をクリックします。

メモ

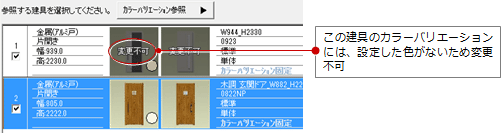

  • カラーバリエーションが1色のみの登録、またはカラーバリエーション固定の建具の場合、カラーバリエーションにない色が設定されると「変更不可」と表示され、色を変更できません。
