付柱自動配置／付柱／付梁・付土台自動配置／付梁／付土台／付梁・付土台カット

管柱のある位置の外壁に配置します。

自動配置される付柱の見付幅は、管柱のサイズ（「物件初期設定：柱・基礎・束」の「木（管柱）」）と同じです。奥行きは、見付け幅/2です。

1. 「外部」メニューから「付柱・付梁・付土台」の「付柱自動配置」を選びます。
2. 建物の出隅のみ付柱を配置するには、「出隅のみ」をONにします。
   OFFの場合、管柱のある位置の外壁に付柱が配置されます。
3. 「OK」をクリックします。


メモ

• 入隅 、ベランダの手摺壁には、自動配置されません。
• 平面図で入力した付柱には、造作材のハッチングは表示されません。平面詳細図では、造作材のハッチングが表示されます。

1. 「外部」メニューから「付柱・付梁・付土台」の「付柱」を選びます。
2. 「付柱」ダイアログで付柱の配置基準とサイズを設定します。

3. 付柱の基準点の位置、方向をクリックします（入力方法：1点方向）。


建物外周に、付梁、付土台を自動配置します。

なお、「専用初期設定：外部シンボル－付梁」「専用初期設定：外部シンボル－付土台」で設定されている形状や素材で自動配置されます。

1. 「外部」メニューから「付柱・付梁・付土台」の「付梁・付土台自動配置」を選びます。
2. 「付梁・付土台自動配置」ダイアログの「部材」で「付梁」「付土台」を選びます。
3. SL から部材の上端までの距離を設定します。
4. 躯体からオフセットを指定して入力する場合は、「オフセット」をONにして、オフセットを設定します。
5. 「OK」をクリックします。


メモ

• 外部部屋を含む部屋外周の躯体、袖壁、出窓壁、手摺、仕上付ポーチ柱に配置します。
• 屋根、庇、小屋換気口、建具がある箇所には配置しません。ただし、部材の上下が一部残るような場合は配置します。
• 建具がある場合は、建具枠外で切断します。

1. 「外部」メニューから「付柱・付梁・付土台」の「付梁」を選びます。
2. 「付梁」ダイアログで、高さや幅などを設定します。

3. 付梁の入力点をクリックします（入力方法：多角円形）。
   躯体面を指定して入力してください。
   入力時のラバーバンドに表示される「外」側が可視方向となります。ただし、ラバーバンドは表示されるのは、入力方法が「多角円形」の場合のみです。
4. 最後は、Enterキーを押す、またはポップアップメニューの「OK」をクリックします。
   閉合する場合は、ポップアップメニューの「閉合」をクリックします。


メモ

• オフセットの初期値には、外部標準マスタで選択されている外部仕上厚の設定（「外壁仕上厚」＋「下地厚」＋「下地オフセット厚」＋「断熱材厚」）が連動します。

1. 「外部」メニューから「付柱・付梁・付土台」の「付土台」を選びます。

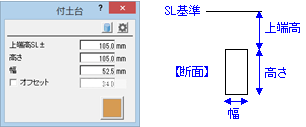

2. 「付土台」ダイアログで、高さや幅などを設定します。

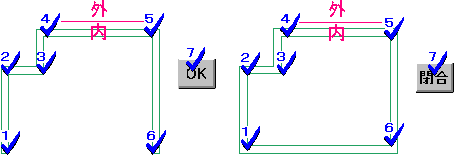

3. 付土台の入力点をクリックします（入力方法：多角円形）。
   躯体面を指定して入力してください。
   入力時のラバーバンドに表示される「外」側が可視方向となります。ただし、ラバーバンドは表示されるのは、入力方法が「多角円形」の場合のみです。
4. 最後は、Enterキーを押す、またはポップアップメニューの「OK」をクリックします。
   閉合する場合は、ポップアップメニューの「閉合」をクリックします。


メモ

• オフセットの初期値には、外部標準マスタで選択されている外部仕上厚の設定（「外壁仕上厚」＋「下地厚」＋「下地オフセット厚」＋「断熱材厚」）が連動します。

付梁、付土台を配置したあとに、屋根、庇、建具を配置または編集した場合など、付梁、付土台がこれらに干渉する場合、屋根、庇、建具の箇所を切断します。

1. 「外部」メニューから「付柱・付梁・付土台」の「付梁・付土台カット」を選びます。
2. 対象の付梁、付土台をクリックします。
